Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Type spoelopwikkeling: | Wikkels van armatuurdraad | Motortype: | Elektrisch gereedschap, boormachine, hamer, de ranhura, groove commutator |
---|---|---|---|
Het winden methode: | Flyer Winding niet naald Winding | POST: | Een station twee vliegers |
Machinekleur: | Witte of per klant vereiste | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
NCM-nummer / HS-code:: | Spiraalwijlmachine 8479811000 | ||
Hoog licht: | rotor wikkelmachine,Dynamische In evenwicht brengende Machine |

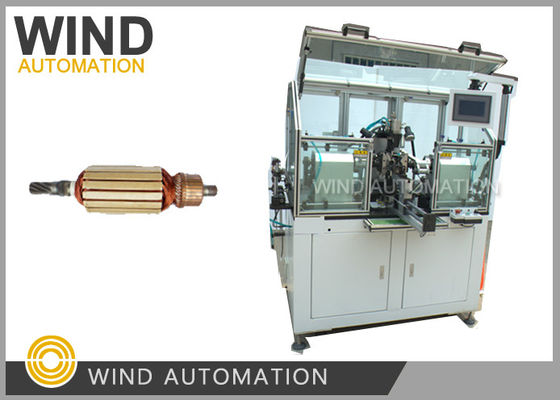

PMDC rotor-riser-commutator armature AWG16 tot AWG30 koperdraadwikkelmachine
WIND-ST-TD2B
Toepassing:
met een breedte van niet meer dan 15 mm
Voordelen:

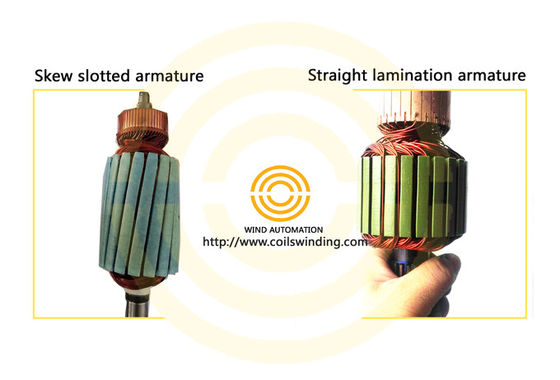

1. voor armaturen met dunne koperdraad,
Machine had een goede feedback van het wikkelen AWG30 ((0.25mm) koperdraad diameter armature
2Voor armaturen met dikke draad kan de machine WIND-ST-TD2B met AWG16 (1.35mm) armaturen werken.
3.Geen noodzaak om te werken met een speciaal aangewezen commutator slotmachine
4. 98% rendement hoger dan verzekerd wanneer de slotcommutatorkwaliteit goed is
5Tot nu toe is het de beste machine in China voor het wikkelen van slot-type armaturen.
Parameter:
Stroomvoorziening: 220V, 50HZ
Motor: Winding Mitsubshi 1000W servomotor
Mitsubshi 400W servomotor opstellen
Indexering Mitsubshi 400W servomotor
Draaddiameter:0.45 mm ~ 1.25 mm
Eenheid OD: 70~250 mm
Spindel: 0~1500 tpm
Draaien nr. 0-999
Luchtdruk: 0,5-0,7Mpa
Pneumatisch: Airtac
Gebruiksaanwijzing:
Handmatig op de armature en druk op 'Start' knop, machine zal doen klemmen, haken, wikkelen, indexeren
automatisch en herhaaldelijk totdat één armature volledig is gewikkeld.

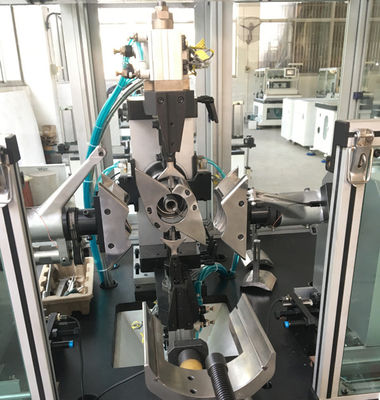

WIND-ST-TD2B is een wikkelmachine voor het wikkelen van de armature met een commutator van het type riser.
Het heeft dubbele vlieger om de wikkeling te maken en met auto draad snijden, klem structuur, helpen draad
Invoegingswijze om de wikkelsnelheid te verhogen.
Artikel 1 | Naam | Type | Hoeveelheid |
1 | Spindel-rotatieband | 165L | 1pc |
2 | indexering van het draaiband | 182XL | 1pc |
3 | Gordel | 102XL | 2 stuks |
4 | Verstuiver | RTvervaardiging | 2 stuks |
5 | Verstuiver | RTvervaardiging | 2 stuks |
6 | Keramisch draadwiel | ¥6 | 2 stuks |
7 | Sensor | AL-13D-02 | 1pc |
8 | Sensor | Algorithme van de methode: | 1pc |
9 | V-lagers | 1pc | |
10 | FDS016 | 1pc | |
11 | Vaten voor draad | 1pc | |
Gereedschap | |||
Artikel 1 | Naam | Type | Hoeveelheid |
1 | Innerlijke hexagonale sleutel | 8 stuks | 1 set |
2 | Open sleutel | 13-16 mm | 1pc |
3 | met een diameter van niet meer dan 20 mm | 1.5' | 1pc |
4 | Kruisschroef | 4' | 1pc |
5 | Schakel | 8 stuks | 1 set |
6 | met een breedte van niet meer dan 30 mm | roestvrij staal | 1pc |
7 | Diagonale tangen | 1pc | |
1pc |
