Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Typ van beugel: | Zelfs Slots 12,16,36 AC DC motor rotor | Armatureringspolen: | 4 Polen |
---|---|---|---|
Deeltjes voor armaturen: | Double flyer Even Slots met 12 slots, 16 slots, 24 slots, 28 slots, 36 slots | Windend type: | Ronddraaien zonder golfdraaien |
Mens-machine interface: | Diagnose Toon op het scherm | Verrichtingsmethode: | Stap, Auto, JOG |
Hoog licht: | machine voor het wikkelen van armaturespellen,rotor wikkelmachine |

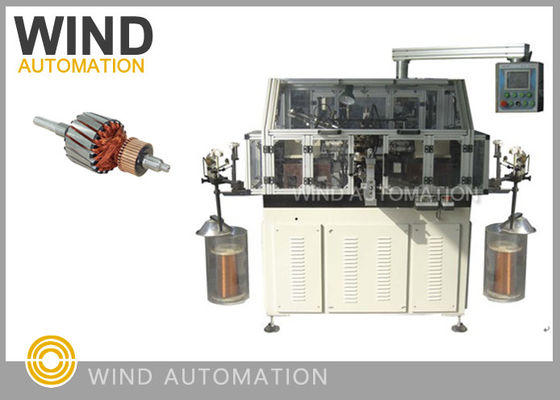

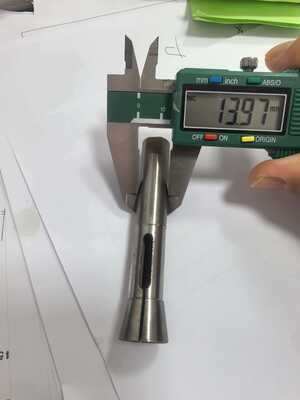

Automatische dubbelvlieger armature winder lap winding machine voor 4 polen rotor wind-str
Toepassing:
Deze armature winder WIND-STR is een snelle vlieger spoel wikkeling machine voor de motor massa productie
Vervaardiging van haak-type commutator armaturen, Mixer, stofzuigers, hamers, Power tool...
Werkingsbeginsel:
Deze volledig automatische wikkelmachine WIND-STR past de structuur van dubbele vliegers aan.2 stuksMhet Japanse bedrijfServo
De motor rijdt de twee vliegers rotatie, en 1pc Mitubishi indexering servomotor zorgen voor de precieze
indexering.
Tijdens het werken wordt het armaturekorps stevig vastgeklemd door links en rechts twee wikkeling gereedschappen en as
Wanneer de vliegers draaien, gaat de draad door de draadhouder, spanningsapparaat komt dan
holle spindel, komt uit draad glijdend wiel, dan glijdt de draad in de armature slot door flyer
Na deze stap wordt de armature in de slot gezet om te wikkelen.
Voordelen:
1Gek.Snel, in normale conditie kan wind bij snelheid 1000~1500rpm, krijgen een stuk wond armature in
23s
2. De wikkeling parameter kan worden ingesteld op het touchscreen voor verschillende armaturen, gemakkelijke bediening
als 12 gleufjes, 24 haakjes
12 slot, 12 slot
3. dubbele vlieger winding machine kan wind armaturen met een beter evenwicht dan vlieger winder
De wikkels generator magnetische ingevuld in motoren, zijn er soorten armaturen met verschillende vorm
met een vermogen van niet meer dan 50 W
In de loop waarvan de lap wikkeling, golf wikkeling worden windvol gebruikt in universele motor, terwijl geleider vorming
Platte draad ronde draadvorming worden windvol gebruikt in startmotor armature.
Voor PMDC motor, hoeveel magneten en borstels gerelateerd aan hoeveel palen,
Bijvoorbeeld met 2pool, 16 segmenten. De wikkeling is altijd symmetrisch.
Het gebruik van fractionele pijp is geen ontwerpcompromis om automatische productie ende breuk-
De in het kader van het onderzoek verrichte resultaten van de onderzoeksprocedures zijn in het bijzonder van groot belang voor het onderzoek van de resultaten van de onderzoeksprocedure.
koperen, wat betekent dat de laagste weerstand van de armaturec.
De wikkeling is een ontwerpcompromiss, maar niet om de automatische constructie te vergemakkelijken.
Parametergegevens:
Wijdte van de draad | 0.16 tot en met 1,2 mm |
Buitendeursdiameter van de beugel | 20 tot 85 mm |
Stapellengte | 10 tot 70 mm |
De diameter van de as | 3 ~ 15 mm |
De lengte van de as | met een breedte van niet meer dan 250 mm |
Sluiting van de beugel | even slot |
Draaien nummer | 0~9999 |
Commutatordiameter | 8~40 mm |
Wikkelsnelheid | 0~2500 t/min |
Vermogen van de wikkelmotor |
1.5KWX2 (linker flyer, rechter flyer) |
Hoekdetectie snelheid | 0 ~ 3000 t/min |
Motorvermogen voor hoekdetectie | 0.75KWX1 |
Luchttoevoerdruk | 4 tot en met 6 kg/cm2 |
Totaal vermogen | 4.0 kW |
Spanning | driefasige AC 380V 50/60 Hz |
Gewicht | 1250 KGS |
Afmeting | 2000 ((lengte) X1000 ((breedte) X1800 ((hoogte) mm |
Verpakkingsgrootte | 1800*1510*1920mm is ongeveer 5,2 CBM |
Hoofdstukken:
Japan Mitsubishi PLC
Japan Mitsubishi of Panasonic servomotorbesturingssysteem
5.7 kleurrijk touchscreen systeem
SMC-cilinder
