Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Type spoelopwikkeling: | Armature Spiraalmaker voor DC-startermotor | Draadtype: | Ronde draad of platte draad geleider |
---|---|---|---|
Ronde vlakke geleider: | Induzidos Wikkelvorming | POST: | Een werkstation bestaat uit het rechtlijnen, schillen van glazuur, voeden, snijden en vormen, lossen |
Machinekleur: | Witte of per klant vereiste | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
Hoog licht: | motorrol het winden machine,automatische rol het winden machine |

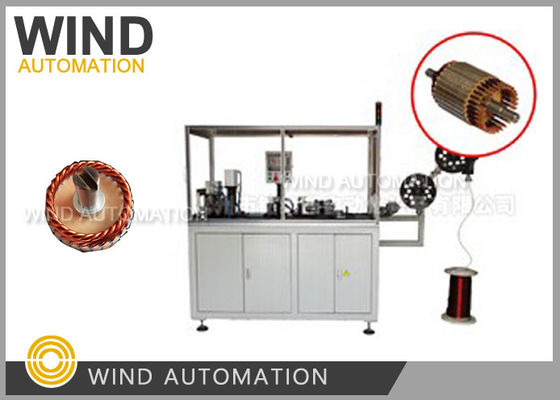

Coil maker Starter Armature Hairpin Forming Winding Machine voor Staring Motor WIND-AWF
Toepassing:
Productie van startmotoren, armaturen van motoren voor oliepompen, rond koperdraadgeleiders
Voordelen:
1Een machine bestaat uit automatische rechtlijning, schillen van het glazuur, laden van voeding,
het snijden en vormen, het lossen, het niet gebruiken van meerdere machines en
geen noodzaak om tussen serverale productiemachines over te dragen
2De lengte van de schil kan nauwkeurig worden ingesteld met detectiealarm.
3Bekende merkonderdelen, inclusief twee servo-apparaten.Mitsubishi PLC zorgen voor de geleider vormende kwaliteit
Parameter:
Spanning: 380V
Druk: Min 0,5Mpa
Draaddiameter 1,8 mm tot 3,4 mm (AWG8~AWG13)
Voedingslengte van de draad: 0~250 mm (0~9.8')
Efficiëntie: 2,3 s/pc
Vermogen: 500 W
Gewicht: ongeveer 700 kg
Afmetingen: 1700 mm*600 mm*1650 mm
NCM-nummer / HS-code: 8479811000
Het vormen van haarspeld voor startarmature is een van de armature productieprocessen en onderstaande informatie
moeten worden gecontroleerd wanneer u een aanvraag stuurt
1. Gevormd geleider tekening |
Om de grootte van de geleider en hoek van R grootte te controleren
|
2. Tekening van de beugel laminatie |
Om te controleren of de gevormde draad die aan de
met een diameter van niet meer dan 50 mm,
|
3. Bevestigingsmonster met gevormd
draad ingebracht
|
Om gereedschap te controleren en te produceren volgens het werkelijke monster
|
Klik op de onderstaande foto om de video te bekijken
U kunt ook geïnteresseerd zijn in onderstaande machines voor de productie van startarmaturen
1-armatuur slot invoegmachine
Twee ronde draadvormende machine.
Drie-armatuur kop draaiende machine.
4-automatische ondersnijmachine met commutator
5-draad overmatige draad overhead snijmachine.
