BLDC motor stator spoel wikkelmachine naald type drie fase
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Voorwaarde: | Nieuw | Windend type: | Naalddraaien in plaats van vliegerdraaien |
|---|---|---|---|
| Werkende post: | Eén station 3 naalden als drie-station winder | Het winden snelheid: | 300 RPM tot 500 RPM volgens draadmeter |
| Automatisch type: | Volledig automatisch | Machinekleur: | Witte of per klant vereiste |
| NaverkoopWinding Speed: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland | ||
| Hoog licht: | motorrol het winden machine,statorrol het winden machine |
||

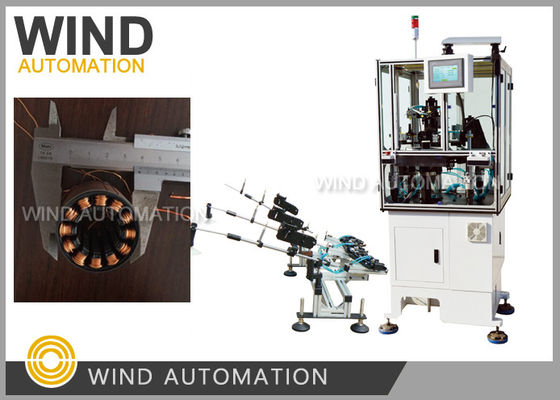

Driefasige BLDC-motor stator spoel Winding machine Naaldtype Niet Flyer WinderWIND-3A-TSM
Toepassing:
BLDC-stators met naaldopwikkeling van driefasemotor zoals naaimachine, airconditioningcompressor,
Koelkastcompressor,waterpomp voor automobieltoepassingen,brandstofpompmotor met 6 polen, 9 polen, 12
polen of 18 polen
Voordelen:
- Ik weet het niet.✔3 naalden wind 3 gleufjes tegelijkertijd, breder kan de winding in3 keer voor 9pools BLDC stator
- Ik weet het niet.✔ Kan wind 6, 9, 12 polen stators dat is veelvouden van 3slots
- Ik weet het niet.✔ De spoed van de wikkeling kan worden ingesteld per verschillende draaddiameter van 0,08 mm tot 1,2 mm,
en zware of lichte stators, grote of kleine stapelhoogte, hebben een goede apatie zonder liming
Gebeurtenis:
Brushless motor stator wikkelmachine WIND-3A-TSMis ontworpen voor de productie van multipole 3-fase stator
Het draaipad is vierkant.Het doet draad wikkelen en arraying tegelijkertijd en automatisch.
De slotnaald wikkeling, arraying, indexering, plaats brug draad, snijdraden zijn volledig automatisch.
Parameter:
Draaddiameter: 0,08~1,2 mm (AWG17~AWG39)
Stator ID:15~65mm
Kernlengte:7-110 mm
Draaien nr. 0-99999
Operatiemogelijkheid: stap-/automatisch
Stator polen: 6 polen, 9 polen, 12 polen, 18 polen (op maat)
Luchtdruk: 5 tot 7 kg/cm2
Vermogen:2KW, AC220V 50/60Hz
Gewicht: ongeveer 450 kg
Afmetingen: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
De BLDC stator wikkeling machine WIND-3A-TSM gebruik naald om de spoelen te wikkelen naar stator rechtstreeks, in tegenstelling tot
een externe stator of een universele DC armature flyer wikkelmachine, waarbij de draad alleen in de slot beweegt,
Dus voor een naaldwikkelmachine moet er voldoende ruimte zijn voor de beweging van de naald.
Als u de machine moet kopen, moet u de machine leverancier vertellenuw stator tekening en
hoogte, met inbegrip van de belangrijke grootte van de spleetbreedte om te controleren of er voldoende ruimte is voor de beweging van de naalden.
De WIND-3A-TSM naaldwinder doet 3 opwikkelingen tegelijk.
Sommige BLDC stator fabrikanten overweegt het gebruik van scheef slot in hun BLDC motor, als scheef ontwerp
Het is mogelijk dat de machine een betere slotvulling en een betere magnetische stroom kan krijgen.
Dus als je overweegt om een scheef te gebruiken, moet je misschien de spoel wikkelen
handmatig of selecteer een kostbare spoel wikkelmachine.
Vraag en antwoord:
1Welke soort statornaald wikkeling moeten wij voor onze stator kiezen in de bijgevoegde tekening?
De wikkelmachine WIND-3A-TSM met servo-indicator voor het wikkelen
en hoek swing cam apparaat is zeer geschikt voor het wikkelen van uw stator metioned in tekening,
Het is zeer stabiel bij het wikkelen van grote en kleine draden, opheffen of licht BLDC motor compressor stators.
2.Kun je ook de wikkelingsperiode van ons ontwerp schatten,Hoeveel stators kunnen we produceren?
Over een uur?
Volgens uw wikkeldata, aantal bochten 27, draaddiameter 0,8 mm,
de wikkelsnelheid die we voorstellen is 300 RPM, en het duurt ongeveer 1 minuut om 1pc wond stator te krijgen,
In een uur kun je meer dan 60 stuks krijgen.
3Wat is de materiaallijst die we moeten leveren voor het machine spoor?
Voor de vervaardiging en inbedrijfstelling van de machines zijn de volgende monsters nodig:
1Stator stapel 5 stuks zonder wikkeling
2Wondstator 1pc.
3Een koperdraad volstaat om 15 stators te wikkelen.
