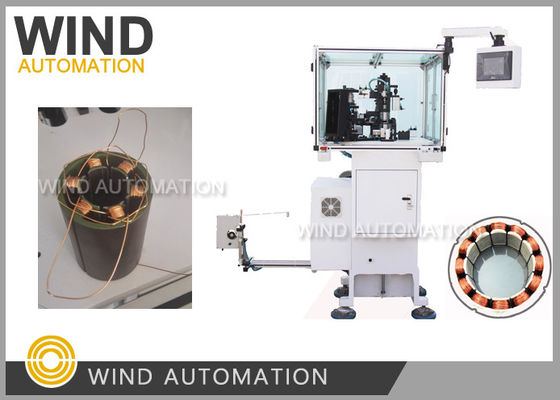

BLDC motor stator naald wikkeling machine met tand spoel kraan draad
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Winding Way van de stator: | Hoe dan ook Delta of Star Winding | Naald nr.: | Eén naald of twee naalden of drie naalden |
|---|---|---|---|
| Arrangeren: | Of Arraying volgens stator winding diagram | Automatiseringstype: | Volledig automatisch |
| Machinekleur: | Witte of per klant vereiste | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Hoog licht: | naaldwinder,De Windende Machine van de motorstator |
||
BLDC motor stator naald wikkeling machine met tand spoel kraan draad WIND-2-TSM
Toepassing:
Tandwikkelmachine WIND-2-TSM producerenMutipalen BLDC Stator winder naald wikkelingvoor Stator
met 6 palen, 8 palen, 9 palen, 10 palen, 12 palen, 14 palen, 18 palen (op maat gemaakt, op maat)
Alle soorten BLDC-motoren, stappenmotoren, ventilatormotorstatoren kunnen worden gewikkeld door de WIND-2-TSM-serie met
een andere wikkelmethode met arraying, met brugdraadplaatsing, draadkoppeling die de stator bedekt
met een andere draaiwijze.
Voordelen:
1.Wider toepassingsgebied voor alle soorten BLDC-stators met kleine en grote afmetingen, zwaar of licht gewicht,
Grote of kleine draadgrootte, matrijzen of geen draadverplaatsing nodig, draad taping of geen taping
2. breed draadbreedtebereik van0.08~1.2 mm (AWG17~AWG39)
3Delta PLC, Delta servosysteem Mens-machine interferentie en rijke ervaring in 6,8,912 tanden
kan de goede prestaties van de wikkelmachine garanderen
Parameter:
Draaddiameter:00,08 tot 1,2 mm
Stator-ID: boven de 19 mm
Stapelhoogte: 7 tot 90 mm
Luchtdruk: 5 tot 7 kg/cm2
Vermogen: AC380V 50/60Hz
Gewicht: ongeveer 500 kg
Afmetingen: 1800 ((L) x 1150 ((W) x 1600 ((H) mm
De automatische borstelloze stator wikkelmachine WIND-TSM is geschikt voor het wikkelen van verschillende
De verlichtde draad wordt rechtstreeks op de kern van de spoel gewikkeld.
traditionele methode van stator spoel wikkelen en wikkels inbedden methode, het bespaart de kosten van de
De in de bijlage vermelde methoden zijn gebaseerd op de volgende methoden:
De magnetische stroom verhoogt het vermogen van de motor.
De operator hoeft alleen de wikkeling, indexering, rangschikking, snijden en andere processen te voltooien.
de werkzaamheden van het plukken en plaatsen van de stator, waardoor de arbeidsintensiteit van de bediener wordt verminderd en
De koperdraadstukken zijn voorzien van een vergroting van de vergroting van de vergroting van de vergroting.
bewegen volgens de instelling parameter, zodat de wonden draad pakket is compact, netjes, uitstekend
Levend en knap.
| Lijst met onderdelen van WIND-2-TSM | |||
| Deeltjes | Naam | Specificaties. | Q'ty |
| 1 | Spindelband | HTD8M-776 | 1pc |
| 2 | Verstelband | HTD8M-624 | 1pc |
| 3 | Indexgordel | 224XL | 1pc |
| 4 | Verstuiver | RTvervaardiging | 2 stuks |
| 5 | Verstuiver | RTvervaardiging | 2 stuks |
| 6 | Magnetische schakelaar | Algorithme van de methode: | 1pc |
| 8 | Keramische wielen | ¥4 | 2 stuks |
| Gereedschap: | |||
| 1 | Allen-sleutel | 8 stuks | 1 set |
| 2 | Open sleutel | 13-16 mm | 1pc |
| 3 | Schroevendraaier | 1.5 inch | 1pc |
| 4 | Schroevendraaier van Phillips | 4 inch. | 1pc |
| 5 | Schakel | 8 stuks | 1 set |
| 6 | Gereedschapskist | 1pc | |
| 7 | met een breedte van niet meer dan 50 mm | 1pc | |
| Op maat gemaakt onderdeel | |||
| 1 | Deeltjes | 1pc | |
Klik op de onderstaande foto om de video te bekijken
