Hoe de buitendiameter van een spuitgietrotor te draaien met een draaibank met kogellagerondersteuning

Motorbehuizing Rotor OD Draaibank Lagersteun

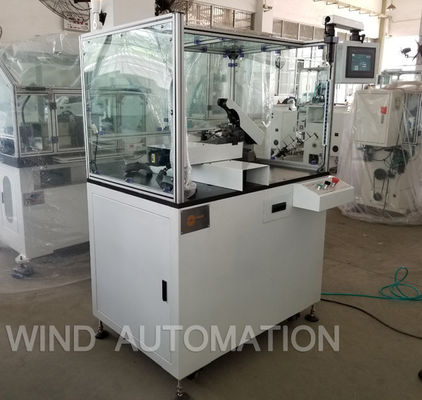

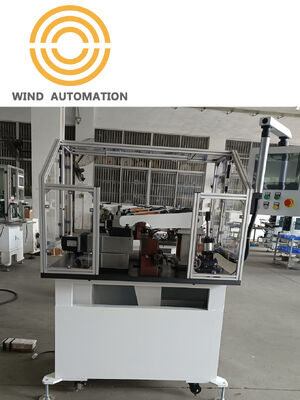

Precisie Draaibank Rotor OD Draaibank Machine WIND-CT-TH3B

ROTOR MET INJECTIE, OSCILLERENDE SCHACHT EN UITLAATSCHACHT

Toepassing Oppervlakte Draaibank Machine:

De draaibank WIND-CT-TH3B is ontworpen om het vlakke commutatoroppervlak te draaien

Rotor OD en Sleepring

Draaibank Machine Oppervlakte Competitieve Voordelen:

1. Precisie met twee assen Delta servo-apparaatbesturing

  (Delta heeft snelle en goede after-service bij eventuele vragen)

  Het twee-assige servo-apparaat werkt met een schroefdraad om absolute positiecontrole te bereiken,

    om een precieze gedraaide rotor OD te krijgen met een tolerantie van minder dan 0 mm tot -0,03 mm ~ -0,05 mm,

2. Delta PLC

3. Delta omvormer

4. Airtac cilinder

5. Diamant V-houder en Diamantgereedschap

  a. Vergeleken met Alloy CNC draaigereedschap (carbide),Diamant draaigereedschap is wat de meeste Chinese

      motorfabrikanten gebruiken, omdat diamantgereedschap een glanzende en micro-afwerking kan bereiken

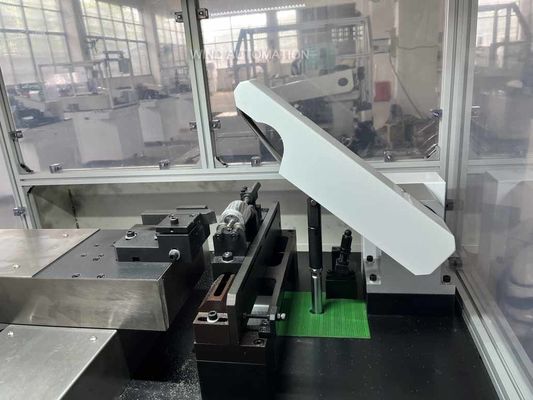

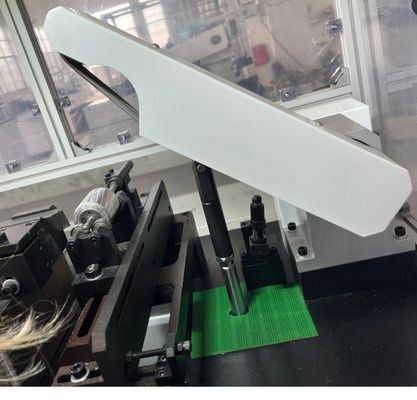

  b. Het houdapparaat van machine WIND-CT-TH3B voor het vasthouden van uw Rotor OD heeft aan twee zijden kogellagers

      apparaat dat slijtage van de as voorkomt

 c. Voor het draaien van de OD van aluminium rotoren, is deze voorzien van een bandpers en kogellagers om de concentriciteit te garanderen

    en de as tegen slijtage te beschermen,

6. Een Duitse klant die de 1e generatie draaibank meer dan 14 jaar in Duitsland en Oostenrijk heeft gebruikt

    en nog steeds diamantgereedschap bij ons koopt

Draaibank Specificaties:

1. Rondheid < 0,003 mm

2. Oppervlakteruwheid

3. Anker OD 20~80 mm

4. Aslengte: 32~250 mm (indien langer, maatwerk nodig)

5. Asdiameter: 2~18 mm (kan op maat gemaakt worden)

6. Commutator OD: 4,3~60 mm

7. Stapel OD: 20~90 mm

8. Snijhoeveelheid: Ruwe snede Max 0,20 mm

9. Toerental modulatie: 0~60 Hz

10. Gereedschapseenheid: 1 µm~0,5 mm en snelheid instelbaar

11. Snijlengte: Max 50 mm

12. Snijtijden: X-as kan tot 4 keer worden ingesteld, Z-as 4 keer kan tot 4 keer worden ingesteld

13. Luchtbron: 5~7 MPa

14. Stroombron 220V 50/60Hz

15. Machinevermogen: 2 KW
