Plafond ventilator motor diecasting rotor OD draaiende commutator draaibank machine lager ondersteuning

Plafond ventilator motor diecasting rotor OD draaiende commutator draaibank machine lager ondersteuning

Commutator oppervlak Precise draaibank rotor OD draaimachine WIND-CT-TH3B

Rotor met injectie, oscillerende as en uitlaatas

Vervaardiging van machines voor het bewerken van oppervlakte-draaien

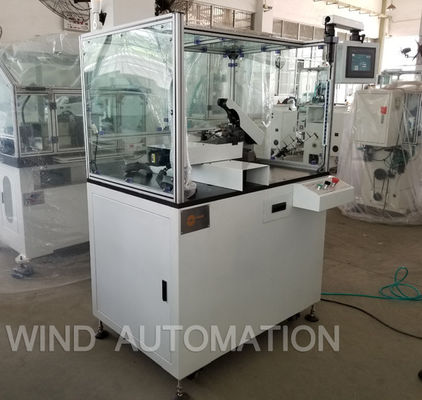

De draaibank draaimachine WIND-CT-TH3B is ontworpen om het oppervlak van het vlak Commutator draaien

Rotor OD en slip ring

Het draaimachine draaibankoppervlak concurrentievoordelen:

1.Precis met twee-assige Delta servo bedieningsapparaat

(Delta heeft een snelle en goede after-service als u vragen heeft)

  De tweeassige servo-inrichting werkt met schroefstaaf en bereikt absolute positiebeheersing.

om een nauwkeurige draaiende rotor OD te verkrijgen met een tolerantie van minder dan 0 mm tot -0,03 mm~-0,05 mm,

2. Delta PLC

3.Delta-omvormer

4- Airtac-cilinder.

5.Diamant V-houder en diamantmaaier

  a.In vergelijking met legering CNC-draaiwerktuig (carbide),Diamant draaistool isWat de meeste Chinezen

Motorfabrikanten gebruiken diamanten als gereedschap om glanzend en micro afwerking te bereiken.

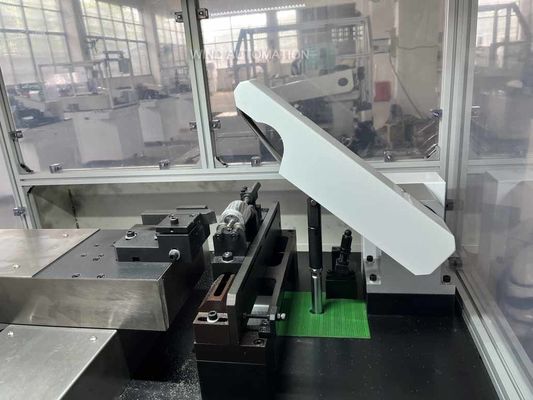

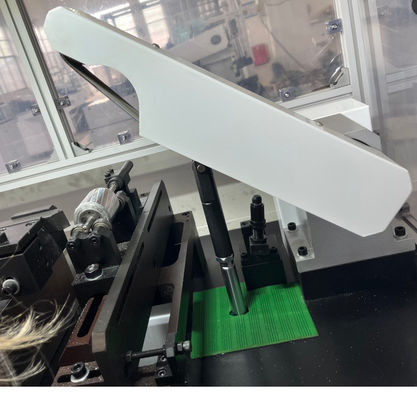

b.Het vasthouden apparaat van de machine WIND-CT-TH3B voor het vasthouden van uw rotor OD hebben twee zijkanten bal lager

een inrichting die voorkomt dat de as slijt

c.Voor het draaien van aluminium rotor OD, het met band pers en bal lager om de concentriciteit te waarborgen

en voorkomen dat de schacht slijt,

6Een Duitse klant die in Duitsland en Oostenrijk al meer dan 14 jaar de eerste generatie draaimachine gebruikt.

en nog steeds diamanten snijmachine kopen van ons

Specificatie van de draaibank:

1. Rondheid < 0,003 mm

2Ruwheid van het oppervlak

3. Armature OD 20~80 mm

4. Schachtlengte:32~250mm (als langer op maat gemaakt moet worden)

5. Shaftdiameter: 2~18mm (kan op maat worden gemaakt)

6Commutator OD: 4,3 ~ 60 mm

7. Stack OD: 20 ~ 90 mm

8- Snijgrootte: Max.0,20 mm

9. RPM-modulatie: 0~60Hz

10- Snijmachine: 1 mm~0,5 mm en snelheid verstelbaar

11Snijlengte: max. 50 mm

12Snijtijden: X-as kan tot 4 keer worden ingesteld, Z-as tot 4 keer kan tot 4 keer worden ingesteld

13. Luchtbron: 5~7 MPa

14Stroombron 220V 50/60Hz

15Machinaal vermogen: 2 kW.
