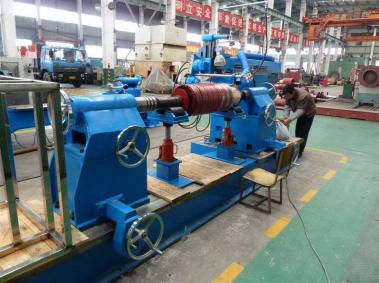

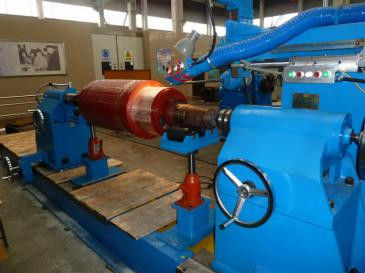

Commutator CNC ondersnijmachine voor het snijden DC motor armature Mica handmatige indexering

Verwijderingsmachine voor het snijden van gelijkstroommotoren Mica handmatige indexering WIND-ZCN072-5

Specificatie van de ondersnijmachine WIND-ZCN072C-5

Verwijderingsmachine WIND-ZCN072-1:

Deze apparatuur bestaat uit het hoofdapparaat, een vast staartje, een instelbare band, een dicht koppen, een numerieke afsplitsing, een servicesplaats en een systeem van onderstaande servicekomponenten.

De apparatuur bestaat uit de hoofdmachine, een vaste staart, een verstelbare vingerafdruk met klem, een CNC-indexapparaat, een servoslijp en een servo-assemblage-mechanisme voor ondersnijden.De commutator undercutting indexering neemt servomotor CNC indexering apparaat, nadat de voeding en de plaatsing van de ondersnijkop door het CNC-servosysteem zijn geplaatst, wordt de automatische CNC-bewerking uitgevoerd,en is uitgerust met een set afvalinzameling en stofzuigapparaat.

技术参数:Ttechnische parameters:

1. Operatiehoogte: 1200 mm

Operatiehoogte: het middelpunt van het werkstuk ligt op 1200 mm van de grond.

1. 工件铁芯直径:maximumF1200mm(顶针中心高600mm)

Diameter van de ijzeren kern van het werkstuk: max. φ1200 mm (hoogte van het middelpunt van de duim 600 mm).

1. 工件换向器 diameter: maximaalF800mm

Commutatordiameter van het werkstuk: max. Φ800 mm.

1. 工件转轴长度:3000mm

Draaiingsaslengte van het werkstuk: 3000 mm.

1. 变向器长度: maximaal 500 mm

Commutatorlengte: max. 500 mm.

1. 刻槽 刀直径:Ф23mm, ¥刀离地1000mm

Diameter van de groeffreesmachine: φ23 mm, freesmachine vanaf de grond 1000 mm

1. 刻槽 刀转速:2800r/min, vermogen 1,5千瓦

Snelheid van de slijpmachine: 2800 r/min, vermogen 1,5 kW

1. 工件转子 gewicht: maximaal 5 ′′

Gewicht van de rotor van het werkstuk: max. 5T

9, in de eerste plaats gebruik van een elektrische bedieningsmachine, in de tweede plaats gebruik van een elektrische bedieningsmachine.

Indexering door servomotor, voeding door servomotor.
