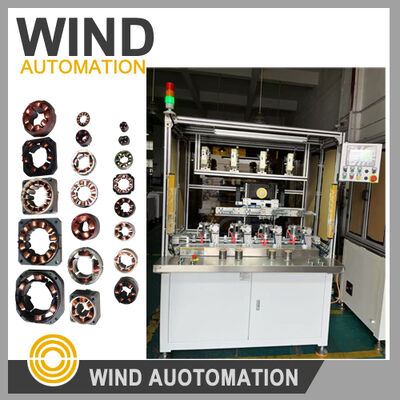

Hoe maak je een kleine BLDC 50W-500W motorstator met naaldwikkelmachine
|
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Winder Station: | Twee of vier stations | Stator OD: | ø10~120 mm |
|---|---|---|---|
| Stapelhoogte: | 10 tot 100 mm | De Waaier van de draadgrootte: | 0.1mm~1.0mm (AWG18 tot AWG38) |
| Automatisch type: | Volledig automatisch kan het behandelen van dunne draad dikke draad | Machinekleur: | Wit of per klantvereiste |
| Wikkelingssnelheid: | 600 tpm | Na verkoop: | Ingenieurs beschikbaar voor het onderhoud van machines in het buitenland |
Geschikte wikkelmachine voor nieuwe startproducten Kleine BLDC 50W-500W Motor WIND-BLDC-2
(1) Toepassing
Deze naaldwikkeling kan zowel inslot stators als outrunner stators wikkelen,
met vier assen Yaskawa Servomotor ,wikkelaar is flexibel in beweging,
de acties wikkelen, kruisen, wikkelen en sleuven, snijden worden automatisch gedaan
(2) Voordelen
1. Door de nozzle op en neer te bewegen en de statorkern te roteren, kan deze in elke baan worden gewikkeld.
Daarom, door de computerwikkelprocedure te veranderen,
kunnen de wikkelingen worden aangepast aan stators met verschillende kernstapelhoogte en verschillende sleufnummers.
2. Elke operationele afwijking en foutstatus wordt gevraagd om te bedienen en te onderhouden in de mens-machine
dialoogmodus.
3. Het aantal stikvoeten kan willekeurig worden ingesteld door draad, en de gespecificeerde 360 graden positie
kan worden gestopt, wat het inrijgen eenvoudig, handig maakt en de totale productietijd verkort
4. Bij het wikkelen kan het aantal spoelen in elke laag flexibel worden gewijzigd om de
wikkelarraying modus van verschillende statortypes te bereiken.
5. Productprogrammering is eenvoudig en handig, met unieke speciale software,
onbeperkt uploaden en downloaden van opslag. Gemakkelijk te beheersen met eenvoudige training.
6. Aangezien de in-line sleufactie wordt uitgevoerd door het hoogwaardige besturingssysteem en
de Yaskawa servomotor, wordt de stabiliteit van de positie van de in-line geëmailleerde draad
gewaarborgd en de tijd verkort.
7. Elke eenheid is gestandaardiseerd, gemakkelijk te vervangen en gemakkelijk te demonteren.
8. Alle gereedschappen zijn zeer gemakkelijk te verwisselen binnen 1 minuut behalve
(3) Parameter
|
Productnaam: |
|
|
Draaddikte: |
f0.10mm～f1.0mm |
|
Wikkel snelheid: |
50-600 r/min |
|
Wikkelmethode: |
naaldwikkeling |
|
Stator stapellengte: |
10mm～100mm (0.39'' ~ 3.94'') |
|
Stator ID: |
Φ36mm～Φ60mm |
|
Stator OD: |
Φ10mm～Φ120mm ( 0.39'' ~ 4.72'') |
|
Pool nr.: |
2,4,6,8,12, 24, 36 |
|
Luchtdruk: |
0.5MPa～0.7 MPa |
|
Spanning: |
380V/50HZ, Driefasige vierdraads |
|
Vermogen: |
7KW |
|
Afmetingen: |
1000(B)×800(D)×1.600(H)mm |
|
Gewicht: |
ongeveer 1200 kg |
Onderstaande voorbeelden zijn nodig voor de fabricage en inbedrijfstelling van de machine:
1. Statorstapel 5 stuks zonder wikkeling
2. Gewikkelde stator 1 stuk
3. Koperdraad 1 rol genoeg voor het wikkelen van 15 stuks stators
Klik hieronder op de video om de machine in werking te zien
