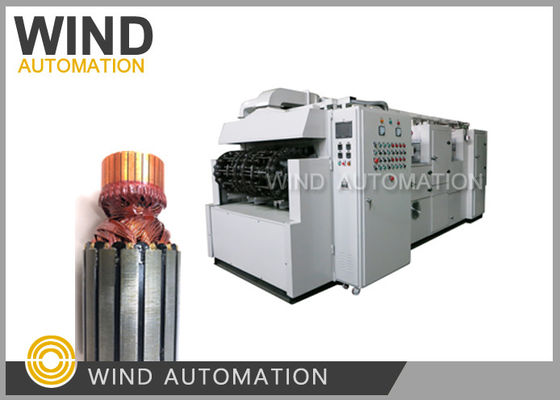

Een roll dip drickle vernis systeem voor het coachen van rotoren en verschillende spoelen

Een roll dip drickle vernis systeem voor het coachen van rotoren en verschillende spoelenWIND-ZDG

• Specificatie

• De hoofdketen heeft een speciale rechte keten: de ketenpitch = 76,2 mm
• Verdeling van de werkstations: 120 werkstations in totaal, 15 laad- en losstations, 25 voorverwarmingsstations, 4 luchtkoelstations, 2 lakdruppelstations,4 stuks niveaustations, 15 stuks laagtemperatuurgelstations, 39 stuks verhardingstations, 15 stuks koelstations.
• De bevestiging is voorzien van een Ø16-boorkolf, die van toepassing is op twee modellen van armaturen.
• Stap 1-station één keer.Lackdruppeltijd en cyclustijd kunnen worden ingesteld en weergegeven.
• Het werkstuk begint te draaien voordat het druppelen verdwijnt, en de snelheid wordt door de omvormer ingesteld.
• Het lakdruppelgedeelte heeft een precisie-peristaltische pomp, uitgerust met 4 sets pompen (twee pompen aan beide linker- en rechterzijde).
• De werktemperatuur van de hardingstunnel is verstelbaar (≤ 150°C).
• De elektrische verwarmingsinstallatie is voorzien van een ventilator voor het roeren van de hete lucht. De verwarmingsbuis is met vinnen voorzien en heeft een lange levensduur (normaal 5 tot 8 jaar).die veilig en betrouwbaar is.
• De temperatuurregeling gebruikt intelligente temperatuurregelingsinstrumenten met overtemperatuurwaarschuwingsfunctie en kan elke verwarmingszone zelfstandig bedienen.
• De apparatuur is uitgerust met een centrifuge uitlaatventilator, die de uitlaatgassen en de uitlaatgasbehandeling op het laken en het laden en lossen van lakken uitvoert.
• De machine wordt bestuurd door PLC en kan alle processen automatisch voltooien, behalve het laden en lossen.
• Stroomvoorziening: driefasig vierdraad systeem, AC380V/50Hz; totaal vermogen ongeveer 38Kw.

• MAIN-configuratie

• Outputschatting

Ervan uitgaande dat de cyclustijd in één stap 90s is, de warmte-tijd van het werkstuk ≈38min, gel ≈23min en de verhardingstijd ≈60min; als u 10 uur per dag werkt, kan de machine 3,3 cirkels draaien,maar er is geen output in de eerste cirkelDus...

dagelijkse output = (3,3-1) cirkel × 120 stations × 2 zijden = 550 stuks

Als de cyclustijd en de werktijden worden gewijzigd, zal de output dienovereenkomstig veranderen.
