Hoe een BLDC-motor met een naaldwielmachine voor rechte laminatie van de stator wordt vervaardigd

Grote Afbeelding : Hoe een BLDC-motor met een naaldwielmachine voor rechte laminatie van de stator wordt vervaardigd Beste prijs

Productdetails:

Plaats van herkomst:	China
Merknaam:	WIND AUTOMATION
Certificering:	CE
Modelnummer:	WIND-BLDC-2

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1pc
Prijs:	Onderhandelbaar
Betalingscondities:	T/T

Contact

Gedetailleerde productomschrijving

Statorstapel:	Rechte stapel niet Schuine stapel	Certificaat:	CE
Werkstation:	Twee of Vier	Maximum draad:	1,2 mm
Automatisch type:	Volledig automatisch kan het behandelen van dunne draad dikke draad	Voorwaarde:	Nieuw
Machinekleur:	Witte of per klant vereisten	Na verkoop:	Ingenieurs beschikbaar voor het onderhoud van machines in het buitenland
Markeren:	naaldwinder , bldc-opwikkelmachine

Rechte laminatie stator naaldwikkelmachine voor BLDC-motor

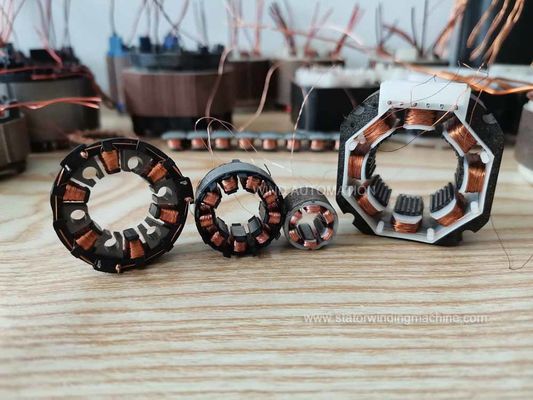

Naaldwikkeling BLDC-statoren van naaimachines, airconditioningcompressoren, elektrisch gereedschap,

Koelkastcompressor, waterpomp-automotive-toepassing, brandstofpomp-motor

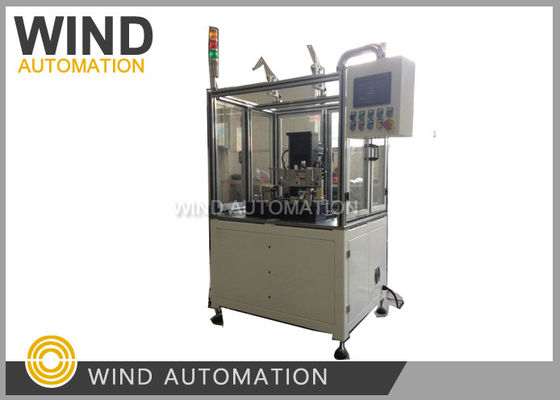

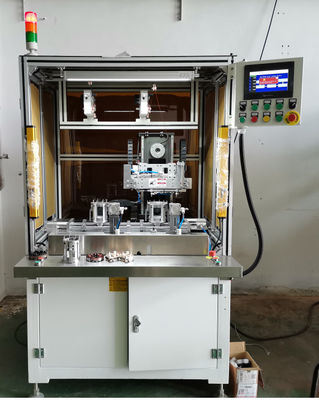

Twee station BLDC Stator wikkelmachine WIND-BLDC-2 wikkelt de borstelloze DC-motorstator met twee stations om de efficiëntie te verbeteren, gemakkelijk om gereedschap te verwisselen

Parameter

Draaddiameter: 0,08 tot 1,2 mm

Stator OD: 12 tot 130 mm

Stapelhoogte: 5 tot 100 mm

Vier assen, flexibel om te wikkelen,

Wikkelmotor: Servomotor Yaskawa 3000W 1pc

Indexeermotor: Servomotor Yaskawa 3000W 1pc

Draadrangschikkingsmotor: Servomotor Yaskawa 400W 2 stuks

Snelheid: 300 tot 600 RPM

Luchtdruk: 5 ~ 7 kg / vierkante centimeter

Vermogen: AC380V 50 / 60Hz

Gewicht: ongeveer 1500 kg Afmeting: 1100 mm * 900 mm * 1600 mm

Onderstaande voorbeelden zijn nodig voor de fabricage en inbedrijfstelling van de machine:

1. Statorstapel 5 stuks zonder wikkeling

2. Gewikkelde stator 1 stuk

3. Koperdraad 1 rol voldoende voor het wikkelen van 15 stuks statoren

Belangrijkste onderdelen

Nr.	Naam	Merk	Opmerking
1	PLC	YASKAWA	CE-label
2	Servomotor	YASKAWA	CE-label
3	Touchscreen	Weinview	CE-label
4	Sensor	OMRON	CE-label
5	Elektrische eenheden	Schneider	CE-label
6	Pneumatische eenheden	Airtac	CE-label
7	Luchtdruksensor	Airtac	CE-label
8	Kogellager	NSK	CE-label
9	Schroefgeleider	HIWIN	CE-label
10	Synchrone riem	Gates	CE-label
11	Voeding	Mean Well	CE-label
12	Spanner	Zhangli	CE-label

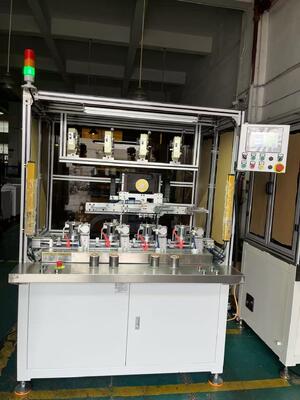

Hoe een BLDC-motor met een naaldwielmachine voor rechte laminatie van de stator wordt vervaardigd 0

Klik op onderstaande link om de machine te zien werken

Vraag en antwoord

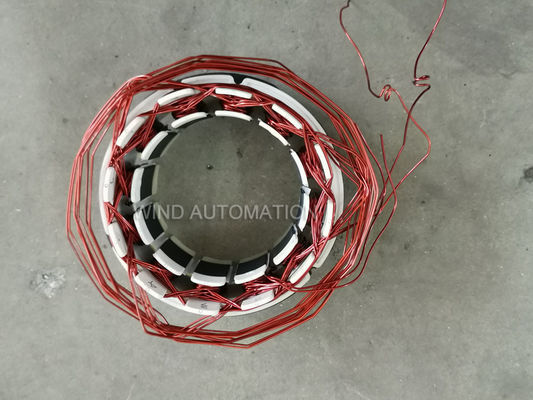

De draaddiameter is 0,9 mm, 0,95 mm, wat vereist dat de isolatieplaat sterk genoeg is,

Uw 3D-geprinte isolatieplaat is kwetsbaar,

en we zullen een oplossing vinden voor de brugdraad om naar de armatuur te gaan,In dit geval zal de brugdraad lang zijn,

In normale omstandigheden is een isolatieplaat met een nylon materiaaldikte van meer dan 2 mm sterk genoeg voor de dikke draad van ongeveer 1 mm,

Uw antwoord over het wikkeldiagram en de fototypekosten wordt afgewacht om verder te verwerken!

Voorbeeld na verkoop

Internationale klant E:

We hebben een probleem met onze naaldwikkelmachine.

Bekijk de bijgevoegde foto's.

Ik vermoed dat de drukschakelaar defect is. Er wordt zeker luchtdruk op de machine uitgeoefend.

Vragen:

- Kunt u ons een nieuwe drukschakelaar sturen en wat is de prijs?

- Kunnen we zonder deze drukschakelaar werken?

- Is er een manier om de drukschakelaar te overbruggen?

Ik zou dankbaar zijn voor een goede en snelle hulp.

Antwoord van Wind Automation:

Wilt u de onderstaande twee manieren controleren?

1. Controleer of de druk aanwezig is bij

uitlaatlocatie (uitgang voor het water, rood gemarkeerd)2. Als er geen druk is op de uitlaatlocatie, controleer dan of er iets geblokkeerd is op de inlaatlocatie

3. Controleer of de schaar (snijder) wel of niet kan werken,

Trouwens, er is geen geschiedenis van
