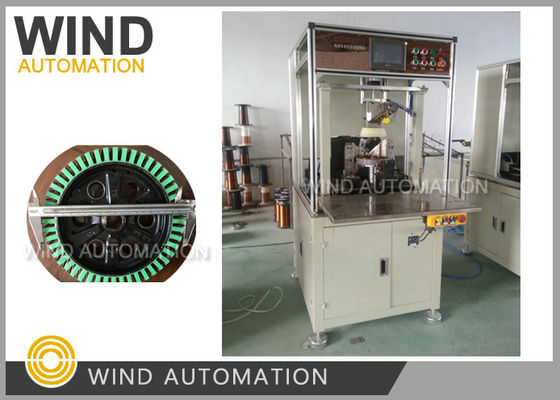

3 kW elektrische fiets draad wikkeling machine Hub motor wiel motor winder

3 kW elektrische fiets draad wikkeling machine Hub motor wiel motor winder WIND-HMW-1M

Toepassing:

Grote outrunner motor stator zoals OD 198mm, 226mm, 262mm ((7.79' ~ 10.33'')

Elektrische fiets, hubmotor, wielmotor

Voordelen:

1- Drie-assig servosysteem, de wikkeling, indexering, rangschikking worden bestuurd door Mitsubishi servomotor

2Flyer draaien snel

3Grote buitenstator met een buitendiameter tot 266 mm

4Servomotor met constant koppel, constante spanning

5Heb veel ervaring met het draaien van elektrische fietsen tot 72V.

Technische gegevens

Statorslots: geen vereiste

Stator Buitendeursdiameter:198mm, 226mm,262mm

Beveiliging Hoogte van de stapel: 14-30 mm

Draaddiameter: 0,3-0,6 mm

Aantal draden:1-13 stuks

Luchtbrondruk:0.4-0.7MPa

Stroomtoevoerspanning: 3 fasen 380V±10% 50Hz

Vermogen: ongeveer 3 kW

Vraag en antwoord:

1.Hoe doet de wikkelmachine de indexering: handmatig of automatisch?

Automatisch met Mitubishi servo-apparaat

2.Hoe wordt de stator tijdens het wikkelingsproces bevestigd?

Handmatig laden op stator aan de as en druk met deksel

3.Wat is het bereik van de diameters van de koperdraad die uw machine kan gebruiken (minimum en maximum)?

00,3 mm tot 0,51 mm

4Wat is het bereik van stapellengtes dat de wikkelmachine kan bedienen?

Standaard wielmotor wikkelmachine hub motor stator stapel hoogte10 mm tot 30 mm,

20 mm~50 mm (op maat gemaakt)

5.Is de wikkeling automatisch of handmatig?

Automatisch met Mitubishi servo-apparaat

6.Is het mogelijk om het koperdraad tijdens of na het wikkelen te persen en te compacteren?

Compacteer de draad na het wikkelen proces met een aparte machine

7.Heeft de machine enige beperking in de afmetingen van de breedte van de open slot?

Min. Open slotbreedte>1,8 mm, in China hub motor wikkeling slot open breedte is meestal2mm, 3mm

8.Wat is de hoogte van de machine op het werkgebied van de bediener?

Hoogte van de wikkelmachine 750 mm

9. Zijn er sensoren op de machine om te controleren of de bedrading correct is (bijv. sensor op de

controleer of de draad gebroken is)?

Stoppen van de machine en alarm bij kapotte draad

10Heeft u machines om de wielmotor na het opdraaien te testen?

Ja, aparte testmachine

11.Hoe zet je het onderdeel op de machine voor en na het wikkelen?

Het is een zware wielmotor van ongeveer 15 kg.

We hebben niet met zo'n zware stator omgegaan.De overbelasting/ontlading moet handmatig onder 5 kg plaatsvinden.

Bijvoorbeeld een 198mm OD wiel motor stator gewicht rond 2KGS

Hoofdconfiguratie:

Klik op de onderstaande foto om de video te bekijken
