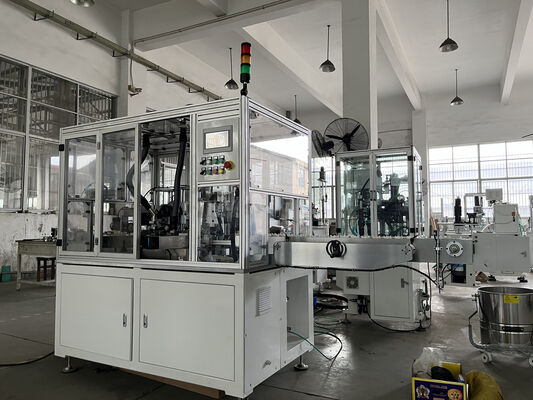

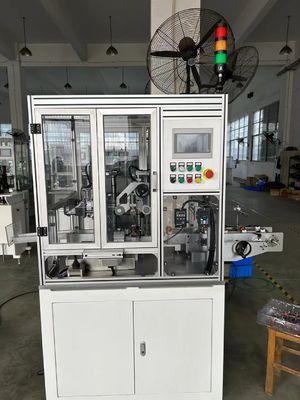

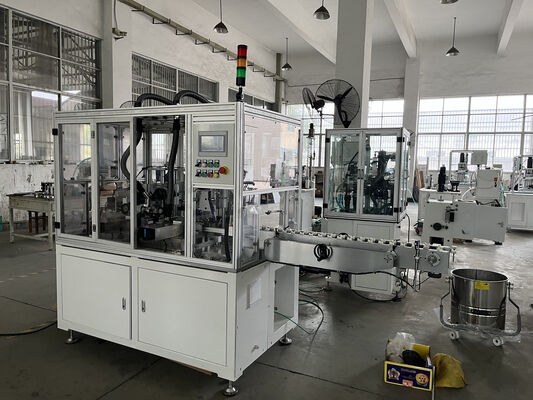

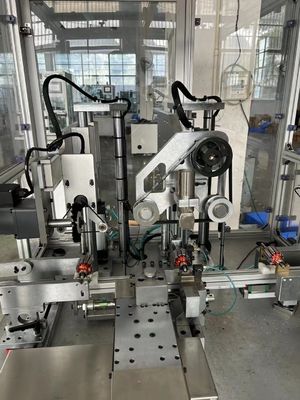

Laminering Draaiende Commutator Draaiende Machine Op Automatische Productielijn

Armature Assemblagelijn Draaibank in automatische lijn met lamineren draaien, commutator draaien,

Het doel van de draaibank is om het borstelspoorgebied van de commutator van relatief kleine fractionele

paardenkracht motorankers, mini-motorendraaiers, startankers commutator, enzovoort, nauwkeurig af te draaien.

Nauwkeurig draaien, frezen, bewerken van het oppervlak van de commutator om het glanzend en blinkend te maken,

Goede geschikte soppervlakte micro-afwerking, slag om goed te werken met de motor koolborstel.

(1) Concurrerende Voordelen van drie-assige servo-aangedreven draaibank

1.Nauwkeurig met drie-assige servo-aandrijving controle

2. Kleinste commutator behandeld door draaibank commutator precisie draaibank:

   Gedraaide raamheffer kleine anker commutator OD 7mm, as OD 3.0mm

3. Deze draaibank kan indien nodig met twee snijders werken voor verschillende draairichtingen

4. Het draaigereedschap is van diamantmateriaal, ook de gereedschapshouders en wisselplaten kunnen op maat worden gemaakt

     voor het draaien van speciaal materiaal anders dan koper, aluminium

(2) Configuratie van de commutator draaibank

Z-as Mitsubishi Servo-systeem (Draailengte)

X-as Mitsubishi Servo-systeem (Draaidiepte)

Y-as Mitsubishi Servo-systeem (Drukarm)

Touchscreen: Mitsubishi

Taiwan TBI Kogelomloopspindel

Taiwan Airtac cilinder

(3) Specificatie van Precisie Draaibank

Commutator rondheid: ≤0.0035mm

(afhankelijk van het materiaal van de commutator van de gebruiker, de kwaliteit van de ankeras en de kwaliteit van het lager)

Ruwheid: ≤Ra 0.4 (afhankelijk van de kwaliteit van het anker van de klant)

Anker OD: Ф20~Ф100mm (commutatorzijde < 100mm)

Aslengte: 32~250mm

As OD: Ф3~Ф25mm

Commutator OD: Ф4.3~Ф50mm

Z-richting snijder voedingssnelheid: instelbaar op touchscreen, traploos regelbaar

Z-richting snijder terugsnelheid: ingesteld in programma

X-richting snijder voedingssnelheid: instelbaar op touchscreen, traploos regelbaar

X-richting snijder terugsnelheid: ingesteld in programma

Z-richting snijlengte: instelbaar op touchscreen, Max. 4 keer verschillende

snijlengtes (Max 30mm)

Z-richting verplaatsing: Max 80mm

Productie-efficiëntie: hele cyclus ≤12sec/pc (tweemaal snijden)

Luchtdruk: 4~6kg/cm2

Bevestiging: diamant V-vormige journal

Totaal vermogen: 2.5KW

Machinevermogen: 50/60Hz AC220V±10% (eenfasig)

Ontbraammachine vermogen: 50/60Hz AC230V±10% (eenfasig)

Stofzuiger vermogen: 1.5KW, 50/60Hz AC380V±10% (driefasig)

Gewicht: ongeveer 1.100Kg

Machineafmetingen: 1.300mm x 900 mm x 1600mm3
