Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Voorwaarde: | Nieuw | Certificaat: | Belangrijkste onderdelen CE |
---|---|---|---|
Werkende post: | Enige post | Motortoepassing: | in wielenmotor |
Automatiseringstype: | Volledig automatisch wikkelen, rangsnijden en snijden | Machinekleur: | Witte of per klant vereiste |
Na verkoop: | Ingenieurs beschikbaar voor het onderhoud van machines in het buitenland |

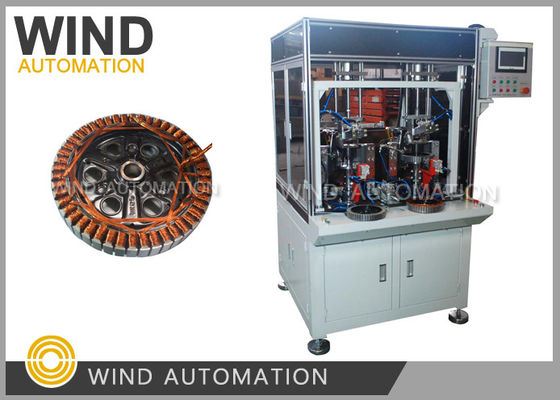

Hub Motor Winding Machine Elektrische fiets BLDC motor E-Bike Muti spoelen WinderWIND-HMW-1M
Toepassing:
Elektrische fiets, hubmotor, wielmotor, outrunner motor, BLDC motor buiten stator parallelle draden wikkelen
Voordelen:
1. hub motor wikkeling slaagpercentage 98% tot 99%, betekent in de hub motor productie, slechts 1pc of 2pcs is toegestaan te falen
2Zelf ontwikkelde mechanische spanningsmachine, één spanning kan bedieningsdraden behandelen.
3.Het bedieningspersoneel moet vertrouwd zijn met het bedienen en opstellen van de machine, goed verstand hebben voor de machine,
Technische gegevens
Stator OD: 198mm, 207mm, 226mm, 254mm, 262mm
Statordikte: 30 en 35 mm Min. 14 mm, Max. 35 mm
SWG: 24 SWG, 0,56 mm (0.3mm-0.6mm)
Aantal draaibanden / spoel: 4 ~ 8
Aantal slots: geen vereiste, normaal 48 tot 54 slots
Aantal parallelle draden: 13 tot en met 16
Cyclustijd: ongeveer 5 minuten Max / pc
De dikte van het isolatiepapier is 0,18 ~ 0,20 mm
Luchtbrondruk:0.4-0.7MPa
Stroomtoevoerspanning: 3 fasen 380V±10% 50Hz
Vermogen: ongeveer 3 kW
Verandering in de tijd: maximaal 10 min inclusief hardware en software
Winding Way:
Hoofdconfiguratie:
Controlesysteem |
ChinaPLC's
|
Servosysteem |
Japan MitsubishServosysteem
|
Spanningssysteem |
Servomotor met constant koppel, constante spanning
|
Klik op de onderstaande foto om de video te bekijken
