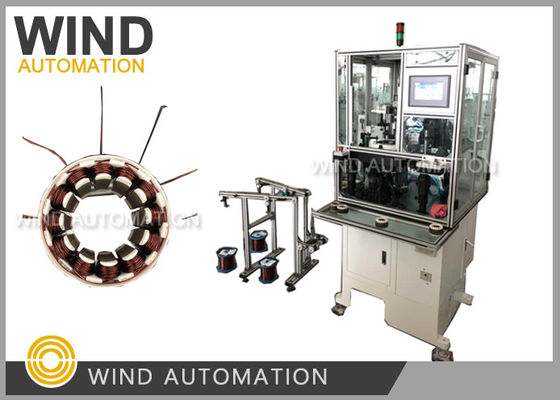

Inner Winder Stator Winding Machine 1 minuut / pc Automatische BLDC Motor Stator
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Statortype: | BLDC-stator 6 polen, 9 polen, 12 polen | Winding Way Of Stator Certificaat: | 3fasemotor U V W dezelfde wikkelwijze |
|---|---|---|---|
| Werkende post: | Eén station drie naalden | Automatiseringstype: | Volledig automatisch |
| Machinekleur: | Witte of per klant vereiste | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Hoog licht: | borstelloze motorwinding,motor windende machine |
||
1 minuut / pc China Automatische BLDC motor stator Winding Machine Inner Winder
Stator wikkelmachine Toepassing:
Airconditioningcompressor, koelkastcompressor die met 3 naalden tegelijk kan worden gewikkeld.
6 polen, 9 polen, 12 polen of 18 polenDriefasige borstelloze motor stator 3fasige ABC wikkeling hetzelfde.
Stator Winding Machine Voordelen:
|
Mechanische beweging van
spuitstuk als onderstaande afbeelding
aangetoond |
Nozzle aangedreven door cam-apparaat die het wikkelen van de draaiknoppen en dan bewegen draad
diameter afstand om de rangschikking te doen om een hoge vulsnelheid van de gleuf te bereiken,
Stator is stil tijdens de wikkeling die niet raken van de spuitstuk
|
|
Draadmeter |
Breed koperdraad aanpassing bereik van0.08~1.2 mm (AWG17~AWG39)
met een breedte van niet meer dan 10 mm,
|
|
Eén station |
Drie sproeiers wikkelen tegelijkertijd fungeren als een drie-station stator winder
en bijOp hetzelfde moment één station stator winder hebben geen synchronisatie
Een slimme machine die niet veel ruimte inneemt.
|
Stator wikkelmachineParameter:
Draaddiameter:0.08~1.2 mm (AWG17~AWG39)
Stator ID:15~65mm
Kernlengte:7-110 mm
Draaien nr. 0-99999
Operatiemogelijkheid: stap-/automatisch
Statorpoolen: 6 polen, 9 polen, 12 polen, 18 polen (Customiz)e)
Luchtdruk: 5 tot 7 kg/cm2
Vermogen: 2 kW,AC220V 50/60Hz
Gewicht: ongeveer 450 kg
Afmetingen: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
De automatische borstelloze stator wikkelmachine WIND-TSM is geschikt voor het wikkelen van verschillende
De verlichtde draad wordt rechtstreeks op de kern van de spoel gewikkeld.
traditionele methode van stator spoel wikkelen en wikkels inbedden methode, het bespaart de kosten van de
De in de bijlage vermelde methoden zijn gebaseerd op de volgende methoden:
De magnetische stroom verhoogt het vermogen van de motor.
De operator hoeft alleen de wikkeling, indexering, rangschikking, snijden en andere processen te voltooien.
de werkzaamheden van het plukken en plaatsen van de stator, waardoor de arbeidsintensiteit van de bediener wordt verminderd en
De koperdraadstukken zijn voorzien van een vergroting van de vergroting van de vergroting van de vergroting.
bewegen volgens de instelling parameter, zodat de wonden draad pakket is compact, netjes en mooi
Kijkend.
| Onderdelenlijst BLDC Motor Stator Winding Machine WIND-3A-TSM | |||
| onderdelen | Naam | Specificaties. | Q'ty |
| 1 | Spindelband | HTD8M-776 | 1pc |
| 2 | Verstelband | HTD8M-624 | 1pc |
| 3 | Gordel | HTD5M-825 | 1pc |
| 4 | Verstuiver | RTvervaardiging | 2 stuks |
| 5 | Verstuiver | RTvervaardiging | 2 stuks |
| 6 | Magnetische schakelaar | Algorithme van de methode: | 1pc |
| 8 | Keramische wielen | ¥4 | 1pc |
| Gereedschap: | |||
| 1 | Allen-sleutel | 8 stuks | 1 set |
| 2 | Open sleutel | 13-16 mm | 1pc |
| 3 | Schroevendraaier | 4 inch. | 1pc |
| 4 | Schroevendraaier van Phillips | 4 inch. | 1pc |
| 5 | Schakel | 8 stuks | 1 set |
| 6 | Gereedschapskist | 1pc | |
| 7 | met een breedte van niet meer dan 50 mm | 1pc | |
| Op maat gemaakt onderdeel | |||
| 1 | Deeltjes | 1pc | |
Klik op de onderstaande foto om de video te bekijken
