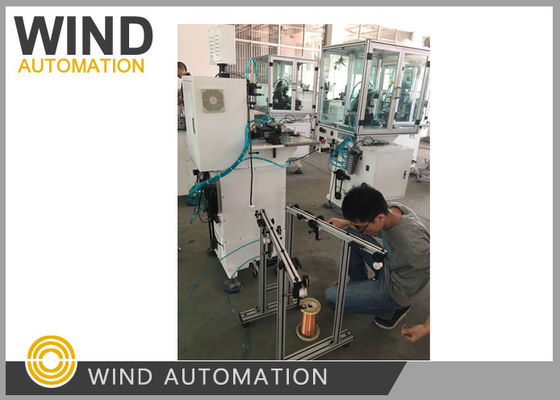

Naald Wikkelplafond ventilator Motor Wikkelmachine Voor de productie van prototypes Stators
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Toepassing: | Stepping motor, borstelloze DC motor Muti polen stator, ventilator motor | Prototypes Stator: | Pilotprojecten in laboratorium voor de productie van prototypes van statoren. |
|---|---|---|---|
| Werkende post: | Enige post | Het winden snelheid: | 300 RPM tot 500 RPM volgens draadmeter |
| Automatisch type: | Automatisch Wikkelen, Automatisch Indexeren | Machinekleur: | Witte of per klant vereiste |
| Muti-poelen: | 6 polen, 8 polen, 9 polen, 10 polen, 12 polen, 14 polen, 18 polen | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Hoog licht: | met een gewicht van niet meer dan 50 kg,borstelloze motorwinding |
||
Naaldwikkelmachine gebruikt in laboratorium voor de productie van prototypes van statoren WIND-1-TSM
Toepassing:
WIND-1-TSM is een basismachine voor het wikkelen van interne statornaal die in het laboratorium wordt gebruikt voor de productie van
Prototypes van stators met 6, 8, 9, 10, 12, 14 en 18poolen, zoals:
Stepping motor, borstelloze DC motor Muti polen stator
Concurrerend voordeel:
1. Makkelijk te vervangen gereedschap voor soorten stators, basis en slim apparaat voor naald wikkelen een slot door een
2. kan grote en kleine multipole BLDC stators met Min. open slot grootte 1 mm
3. voor stator-indrukmachines van het type WIND-1-TSM,
stator met 6 polen, 8 polen en 9 polen kan dezelfde wikkelmachine gebruiken door het gereedschap te wisselen,
Stator met 10 polen, 12 polen, 14 polen kan dezelfde wikkelmachine gebruiken door het vervangen van gereedschap
4. zeer geschikt voor de BLDC motorfabrikanten die kunnen investeren voor kleine hoeveelheden producten
Technische specificatie van de naaldwieler:
Draaddiameter: 0,08 tot 1,20 mm
Draaien nr. 0-99999
Stator ID:9~65mm Stapelhoogte:7-115mm
Stator Min Slot grootte: 1 mm
Min. Naaldstuk Grootte:3 × 0,35 × 8,5 mm
Operatiemogelijkheid: stap-/automatisch
Statorpoolen: 6 polen, 8 polen, 9 polen, 10 polen, 12 polen, 14 polen, 18 polen (op maat)
Luchtdruk:0Vermogen: 1 kW, AC220V 50/60Hz
Gewicht: ongeveer 350 kg Afmetingen: 1600 ((L) x 900 ((W) x 1450 ((H) mm
Productiviteit: per statoropening van slot 1 mm, suggereer snelheid onder 350 RPM
Vraag en antwoord:
1.Welk type stator naald wikkeling moeten we kiezen voor onze stator?
De machine WIND-1-TSM wordt veel gebruikt voor 6 polen, 8 polen, 9 polen, 10 polen, 12 polen, 14 polen en
18 polen
Stepmotor en BLDC-motor met eenfasige of driefasige motor
Automatisch wikkelen, indexeren en snijden zonder arraying voor slotvulling niet hoge stator
De wikkelmachine WIND-1-TSM met wikkelmiddel zonder automatische indexeringen hoek swing
cam apparaat is zeer geschikt voor het wikkelen van grote en kleine draad, hef of lichtBLDC-motorstators
2. Hoe is de opleiding om de stator wikkeling machine te bedienen?
Voor machine-training stuur je meestal één ingenieur naar onze fabriek om te inspecteren voor levering.
WIND-1-TSM is geen ingewikkelde machine, als uw ingenieur ervaring heeft dan hoeft u niet
Kom, dan kunnen we wat video's maken voor je operatie.
3.Is de machine van u aan en in gebruik genomen?
Ja, de machine wordt van de machine zijde ingeschakeld voor het aansturen van de machine en
Start, noodknop, automatische/stapswissel om de machine te bedienen
4.Ik heb geen wondstator.
De wond stator kan Shanghai Wind Automation tonen
het wikkeldiagram, dat de wikkelweg, de brugdraad, de einddraad omvat
Als u geen wond stator, verstrekken wikkeling tekening
Voor de vervaardiging en de inbedrijfstelling van de machine zijn de volgende monsters en tekeningen nodig:
1Stator stapel 5 stuks zonder wikkeling met isolatie dop of isolatie papier
2Wondstator 1pc.
3Een koperdraad volstaat om tien stators te wikkelen.
4. Stator laminatie tekening en wikkeling tekening
Klik op de onderstaande foto om de video te bekijken
