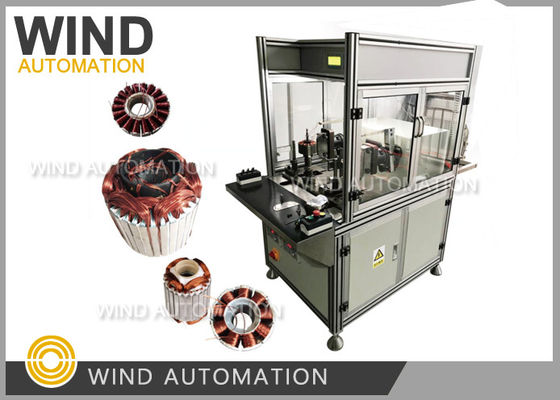

Outrunner Stator Winding Machine Fan Motor Ventilator Externe rotor Winder

Certificaat
Van goede kwaliteit Naaldwinding machine voor verkoop
Van goede kwaliteit Naaldwinding machine voor verkoop
We vertrouwen je en hebben goede referenties van je van onze Shanghai collega's

—— Olayo Delgado

We zijn heel blij met de machines!

—— Efrain. Alvarado.

Ik ben online Chatten Nu

Outrunner Stator Winding Machine Fan Motor Ventilator Externe rotor Winder

China Outrunner Stator Winding Machine Fan Motor Ventilator Externe rotor Winder leverancier

Grote Afbeelding :  Outrunner Stator Winding Machine Fan Motor Ventilator Externe rotor Winder

Productdetails:

Plaats van herkomst: China
Merknaam: WIND AUTOMATION
Certificering: CE
Modelnummer: WIND-8002B

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1pc
Prijs: Negotiable
Verpakking Details: Paletten
Levertijd: 45 werkdagen
Betalingscondities: T/T
Contact
Gedetailleerde productomschrijving
Voorwaarde: Nieuw Certificaat: CE
Werkende post: Dubbel station Het winden snelheid: Max. 1500 RPM volgens Wire Gauge
Automatisch type: Volledig automatisch Machinekleur: Witte of per klant vereiste
NaverkoopWinding Speed: Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland
Hoog licht:

met een gewicht van niet meer dan 50 kg

,

borstelloze motorwinding

Ventilator met ventilatormotor, externe rotor, winder, outrunner, stator WIND-8002B







Toepassing:



Ventilator-stator, externe rotor, BLDC-motor-outrunner-stator,



Grote buitenstator







Voordelen:





Volledig automatisch



Automatische opwikkeling, automatische rangschikking, automatische indexering





Gemeenschappelijk slotnummer



2 tot en met 24 gleufjes





Muti-draden



30 stuks draden









Parameter:



Draaddiameter: 0,05 tot 0,45 mm



Stator OD: 50 mm tot 137 mm (andere maat op maat)



Statorhoogte:10 mm tot 100 mm



Optie van werking: automatisch



Automatische wikkeling, automatische indexering, automatische wikkeling, automatische klemmen en snijden



Stator slot nr. Onder 48 Slots



Stroomvoorziening: AC220V 50/60Hz



Gewicht: ongeveer 500 kg



Afmetingen: 1600 ((L) x 900 ((W) x 1600 ((H) mm







Vraag en antwoord:





Vraag 1:



We zijn AC motor & fan fabrikant in X land,



We zijn op zoek naar een wikkelmachine voor een externe rotormotor.



De stator heeft een diameter van 110 mm en een hoogte van 80 mm.



De wikkels zijn op 2, 4 en 6 palen.



Laat het me weten als u een geschikte wikkelmachine heeft.



Antwoord:



Kunnen we hieronder de informatie weten om een geschikt apparaat aan te bevelen?

1Rotorslot nr. (24 of 36 of andere slots)

2Rotor grootte (110mm), een van hen hoogte 80mm, hoe zit het met de andere hoogte,

Fan motoren hebben altijd soorten van stapel hoogte

3. Wikkeldiagram van stator moet worden gewijzigd naar in overeenstemming met de machine (nu is het te produceren met de hand)

4- Eén fase of drie fase en hoeveel polen apart, maak een lijst

We kunnen wikkeldiagrammen voorstellen per motorfase en palen.



Vraag 2:

Hoe doet de stator wikkelmachine de eerste positionering?

Antwoord:

De machine gebruik tanden of sloot op stator stapel om de eerste positionering te doen

Hieronder is een voorbeeld van de tand positionering



 Outrunner Stator Winding Machine Fan Motor Ventilator Externe rotor Winder




Voor de vervaardiging en de inbedrijfstelling van de machine zijn de volgende monsters en tekeningen nodig:



1Stator stapel 5 stuks zonder wikkeling



2Wondstator 1pc.



3Een koperdraad volstaat om tien stators te wikkelen.



4. Stator laminatie tekening en wikkeling tekening







Klik op de onderstaande foto om de video te bekijken


Outrunner Stator Winding Machine Fan Motor Ventilator Externe rotor Winder
