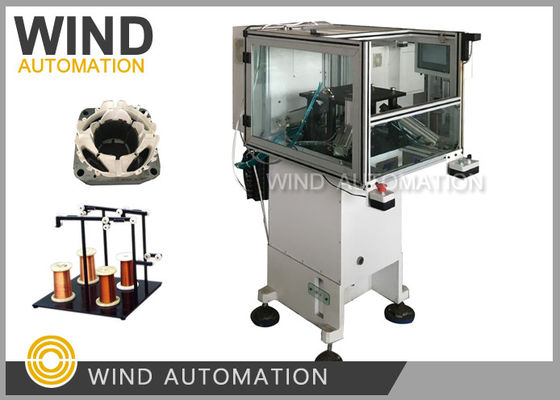

Vier sproeiers stator naald wikkeling machine voor 4 polen beschaduwde BLDC motor
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Voorwaarde: | Nieuw | Certificaat: | CE |
|---|---|---|---|
| Werkende post: | Enige post | Automatiseringstype: | Volledig automatisch |
| Machinekleur: | Witte of per klant vereiste | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
Vier sproeiers stator naald wikkeling machine voor 4 polen beschaduwde BLDC motor
De wikkelmachine WIND-1A-TSM is geschikt voor een 4 polen schaduwrijke polenmotor om te wikkelen.
Wind Automation biedt de klant ook een op maat gemaakte service, als de stator verder gaat dan de specificatie die is vermeld.
(1)Specificatie
| Draaddiameter | 0.08 tot en met 1.00 mm |
| Stator-ID | 15 tot 65 mm |
| Stapellengte | 7 ~ 90 mm |
| Draai niet. | 0~9999 |
| Beweging | Stepping/Auto |
| Slotnummer | 4 (op maat) |
| Luchtbron | 5 tot 7 kg/cm3 |
| Kracht | 2 kW |
| Stroomvoorziening | AC 220 V, 50/60HZ |
| Gewicht | 450 kg |
| Afmeting | 1550 x 900 x 1450 mm |
(2) Toepassing
Geschikt voor 4 polen schaduwstapel motor om te draaien.
(3)Configuratie van de machine
Mitsubishi PLC
Touchscreen
AIRTAC-cilinder
met een vermogen van niet meer dan 50 W
Glijsysteem
4 sets automatisch draadklem- en snijsysteem
(4) Kenmerken
Hoge snelheid naaldwikkeling
volledig programmeerbare werking
Hoog kwaliteitsniveau van het naaldwikkelingsproces
Afhankelijk van de specificaties van de klant.
met een gewicht van niet meer dan 10 kg
Snelle vervanging van gereedschap
|
Automatische stator naald wikkeling machine toepassing
|
Verpakking van motorstator met vier polen |
|
4 stuks sproeiers
|
4 polen wind tegelijkertijd met 400 rpm, Er zullen 4 starende draden en 4 einddraden zijn, Voor bochten nr. 750, draaddiameter SWG35, 0,2 mm, Schaduwrijke paal stator, de cyclustijd is 2 minuten
|
|
4 ploles stator naald wikkeling |
Speciale machine voor 4 polen schaduwmotor
stator wikkeling
|
Voordelen:
1. Wind 4 slots per keer, snel
2Automatisch wikkelen, automatisch snijden van vier palen per keer
3.4 sets automatische klem en snijdraad apparaat, windschaduwde paal motor 4 gleufjes tegelijkertijd,
en automatisch draden te snijden
het deel met de spoel heet het beschaduwde deel en het andere deel van de paal het ongeschaduwde deel.
Voor motoropwikkelmachinefabrikant nodig:
1. Stator stapel monsters elk 5pcs
2. koperdraadmeter per rol
3. Stator laminatie tekening en wikkeling tekening
Klik op de onderstaande foto om de video te bekijken
Schaduwmotor 4 polen stator wikkelmachine winder Shanghai Wind Automation Equipment Co.,LtdvanVoorziening van spoelenopVimeo.
