Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Koperdraad: | met een diameter van niet meer dan 50 mm | Draaddiameter: | Eenvoudige draad van 0,1 mm tot 0,6 mm (AWG22~AWG38) |
---|---|---|---|
Statortype: | Buitenborstelloze stator | Windend type: | Flyer winding, geen naald winding. |
Mens-machine interface: | Diagnose Toon op CNC scherm | Verrichtingsmethode: | Stap, Auto, JOG |
Hoog licht: | machine voor het maken van spoelen,statorrol het winden machine |
Buiten Stator Motor Flyer Winding Machine Scooter Single Wire Coil Winder
Toepassing:

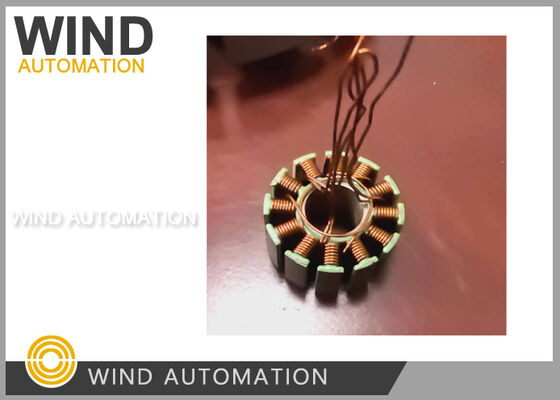

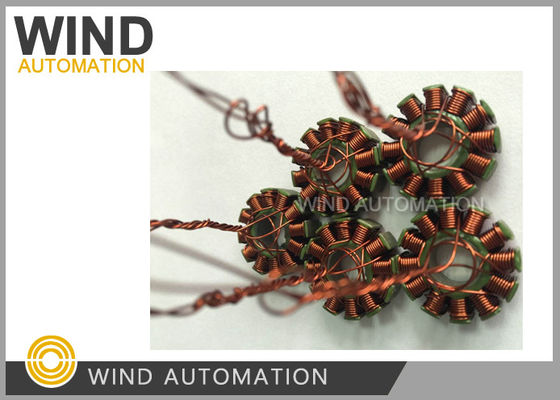

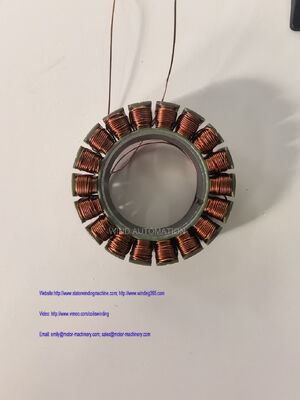

Armature flyer winding, fiets motor generator stator,
Wikkels van statoren voor speelgoedvliegtuigen voor enkeldraad en parallelle draden
Concurrerend voordeel:
1.Massaproductie, 1200 stuks per ploeg voor een OD 72,8 mm fietsgeneratorstator
2.Hoog doorlaatvermogen, 99,9% goed doorlaatvermogen van de wikkelkwaliteit, stabiel en efficiënt
3Volledig automatische wikkelmachine, wikkel, indexering, wikkel, klemmen, snijden
Parametergegevens:
Artikel nr. | Gegevens |
Draaddiameter | 0.10~0.60mm (AWG22~AWG38) |
Operatiemogelijkheid |
Volledig automatisch wikkelen, automatisch indexeren, automatisch wikkelen, automatisch vastklampen en snijden |
Stator slot nr. | 2 tot en met 24 gleufjes |
Statorstapelhoogte | 5~50 mm (0,197'~1,969'') |
Buitendimeter van de stator | 20~140 mm (0,78' ~5,5') |
Draadverplaatsing | 60 mm2,36 ¢ |
Stroomvoorziening | AC220V 50/60Hz |
Gewicht | ongeveer 350KGS |
Afmeting | 1260 ((L) x650 ((W) x1150 ((H) mm |
Informatie die nodig is voor het onderzoek naar de Flyer Winding Machine:
1. Schets van de stapellamineering
2Draadgrootte, draait niet.
3. Wikkelconfiguratie
