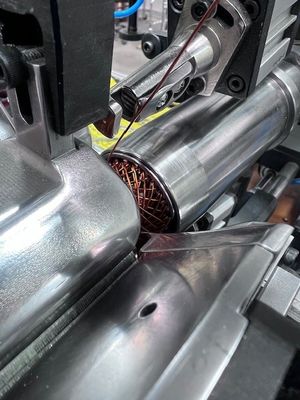

Volledig automatische 4 polen lap spoel winder

PMDC rotor-riser-commutator armature AWG16 tot AWG30 koperdraadwikkelmachine

WIND-ST-TD2B

Toepassing:

met een breedte van niet meer dan 50 mm

De WIND-ST-TD2B volledig automatische rotor wikkelmachine is een dubbele vlieg wikkelmachine speciaal ontworpen voor

ontworpen voor de productie van slot-type commutator rotor, die geschikt is voor high-speed winding van medium

De machine heeft een automatisch knipmechanisme en een hulpdraad.

Deze machine wordt veel gebruikt voor het vervaardigen van een

De geschikte wikkelingsdiameter is 0,25 mm tot 1,2 mm.

draadlijnslots rotor en grote diameter slotted type commutator rotor, die geschikt is voor de automatische

het wikkelen van oneven en even genommerde gleufjes.

Concurrerend voordeel:

1. voor armaturen met dunne koperdraad,

Machine had een goede feedback van het wikkelen AWG30 ((0.25mm) koperdraad diameter armature

2Voor armaturen met dikke draad kan de machine WIND-ST-TD2B met AWG16 (1.35mm) armaturen werken.

3.Geen noodzaak om te werken met een speciaal aangewezen commutator slotmachine

4. 98% rendement hoger dan verzekerd wanneer de slotcommutatorkwaliteit goed is

5Tot nu toe is het de beste machine in China voor het wikkelen van slot-type armaturen.

Parameter:

Stroomvoorziening: 220V, 50HZ

Motor: Winding Mitsubshi 1000W servomotor

Mitsubshi 400W servomotor opstellen

Indexering Mitsubshi 400W servomotor

Draaddiameter:0.45 mm ~ 1.25 mm

Eenheid OD: 70~250 mm

Spindel: 0~1500 tpm

Draaien nr. 0-999

Luchtdruk: 0,5-0,7Mpa

Pneumatisch: Airtac

Gebruiksaanwijzing:

Handmatig op de armature en druk op 'Start' knop, machine zal doen klemmen, haken, wikkelen, indexeren

automatisch en herhaaldelijk totdat één armature volledig is gewikkeld.

WIND-ST-TD2B is een wikkelmachine voor het wikkelen van de armature met een commutator van het type riser.

Het heeft dubbele vlieger om de wikkeling te maken en met auto draad snijden, klem structuur, helpen draad

Invoegingswijze om de wikkelsnelheid te verhogen.

Vraag en antwoord:

Vraag:

Ik zou graag willen begrijpen hoe uw wikkelmachine ontwerp kan

Het probleem van de traditionele wikkelmachine die is ontworpen voor een tweestapsmotor.

De wikkelspoel in een vierpool laminatie heeft een kleinere hoek dan een tweepool laminatie over de laminatie

Daarom 4 pool wikkeling machine gebruik maken van een kleinere hoek draad leidend hoofd om de magneet draad te leiden naar

Dus de draad zal zitten aan de zijkant van de slot in plaats van zitten op de

Voor een 2 polen laminaat is het leidend hoofd breder en kan de draad worden geleid om te glijden

in de onderkant van de opening.

Als u een flier type wikkeling machine op een 4 pool of 8 pool armature gebruiken, heb je een methode om te leiden

eerst de draad naar de onderkant van de slot, dan naar de opening van de slot - netjes en netjes.

Antwoord:

Klik op de onderstaande foto om de video te bekijken
