Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Voorwaarde: | Nieuw | Controller: | 4 As CNC |
---|---|---|---|
Werkende post: | Enige post | Draadmeter: | Onder 0,8 mm AWG24 |
Automatisch type: | Volledig automatisch | Machinekleur: | Witte of per klant vereiste |
NaverkoopWinding Speed: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland | ||
Hoog licht: | naaldwinder,bldc-opwikkelmachine |

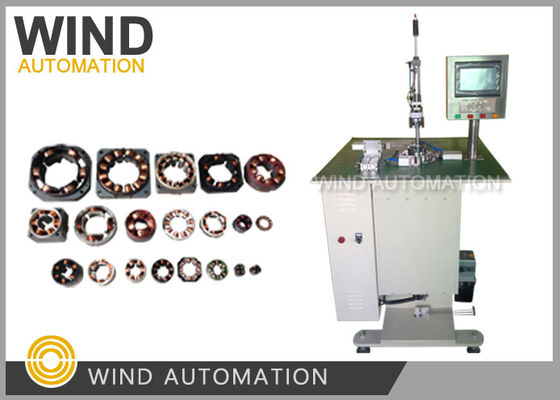

CNC 4 axis cam indexering dunne draad onder 0,5 mm stator naald wikkeling machineWIND-3-Naald
(1)Toepassing
Hood motor, haarkruller motor, servomotor, borstelloze motor, stappenmotor, ventilator motor,
Bladeless ventilatormotor, massagestoelmotor, elektrisch gereedschapsmotor en andere soorten borstelloze gelijkstroommotoren.
(2)Concurrentievoordelen
Deze machine kan 3 slots tegelijk winden.
(6 slots in 2 keer, 9 slots afgewerkt in 3 keer)
(3)Parameter
Draaddiameter | 0.1 mm tot 0,8 mm (AWG20 tot AWG38) |
Werkstation | Eén station |
Stator-ID | 12 mm tot 80 mm |
Stator OD | 20 mm tot 100 mm |
Statorstapelhoogte | 3 mm tot 70 mm |
Spelletjes | 2 tot en met 24 gleufjes |
Versnelling | 0 tot en met 500 tpm |
Stroomvoorziening | 220V,50Hz |
Afmeting | 800 mm * 800 mm * 1500 mm |
Gewicht | ongeveer 330KGS |
(4)Configuratie
Controleur: 4 assen CNC
Gidsschroefstaaf: TBI
Aanraakscherm: Weinview 7'
Hoofdmotor (winding): Mige Servo motor 1,2 kW
Vervangingsmotor: Shenli-reducer
Indekseringsmotor:Kangrun 34HY9401-32B stappenmotor (cam drive)
Sensor: Panasonic
Schakelaar stroomtoevoer: Gemiddeld goed
Lagers: NSK
Voor de vervaardiging en inbedrijfstelling van de machines zijn de volgende monsters nodig:
1Stator stapel 5 stuks zonder wikkeling
2Wondstator 1pc.
3Een koperdraad volstaat om 15 stators te wikkelen.
Typische toepassingen van BLDC
BLDC-motor heeft een breed scala aan toepassingen, zoals automotive, gereedschappen, industriële industriële controle,
In het algemeen kunnen BLDC's worden onderverdeeld in de volgende drie hoofddoeleinden:
Continu belastingtoepassing, Variabele belastingtoepassing, Positioneringstoepassing
1. Continu belasting toepassen
Dit soort toepassingen wordt hoofdzakelijk gebruikt in die velden die een bepaalde rotatiesnelheid vereisen, maar een lage
eisen aan de nauwkeurigheid van de rotatiesnelheid, zoals toepassingen zoals ventilatoren, pompmachines,
Deze toepassing is meestal relatief goedkoop en bestaat voornamelijk uit open-loopregeling.
2. Toepassing met variabele belasting
Deze categorie heeft voornamelijk betrekking op toepassingen waarbij de toerental van de motor binnen een bepaald bereik moet worden gewijzigd.
In dergelijke toepassingen zijn hogere eisen gesteld aan de hoge snelheidskenmerken en de dynamische
Huishoudelijke wasmachines, droogmachines en compressoren zijn goed
In de automobielindustrie zijn bijvoorbeeld oliepompcontroles, elektrische regelaars, motorcontroles en
De Commissie heeft in haar advies over het voorstel voor een richtlijn van de Raad tot wijziging van Verordening (EEG) nr.
Centrifuges, pompen, robotarmen, gyroscopen, enzovoort.
gebruikt voor het vormen van semi-open lussen en gesloten lussen voor besturing. Dit vereist complexe besturingsalgoritmen,
Het verhogen van de complexiteit van de controller verhoogt ook de systeemkosten.
3. Positionering Applicatie
De meeste toepassingen voor industriële besturing en automatisering vallen in deze categorie.
Het systeem heeft dus speciale eisen aan de onderdelen van het voertuig, zoals de tandwielen of de transportbanden.
de dynamische respons en het koppel van het motortoerental, en deze toepassingen kunnen ook moeten veranderen
De motor kan werken in constante snelheid, versnelling, vermindering
Het is duidelijk dat de verwerking van de elektrische apparatuur in de eerste fase van het productieproces niet in overeenstemming is met de eisen van de productieprocedure.
Gewoonlijk gebruikt dit type besturing gesloten lusbesturing, zelfs met koppel, snelheid en positie
De foto-elektrische encoder en enkele synchronisatieapparatuur kunnen worden gebruikt.
Soms worden deze sensoren gebruikt voor het meten van de relatieve
Een aantal van deze procescontroles, mechanische controles en
Vervoercontroles vallen onder deze categorie.
In het algemeen hebben borstelloze motoren een hoge snelheids-/koppelverhouding, goede dynamische kenmerken, een hoog rendement,
lange levensduur, laag geluid, breed snelheidsbereik en gemak van productie in vergelijking met conventionele geborstelde
In het bijzonder de vermogenstoename per eenheid volume.
Deze uitstekende eigenschappen maken het mogelijk het te gebruiken in toepassingen die gevoelig zijn voor grootte en gewicht.
make BLDC heeft een zeer breed scala aan toepassingen op het gebied van industriële besturing, autoindustrie,
Aerospace enzovoort!
