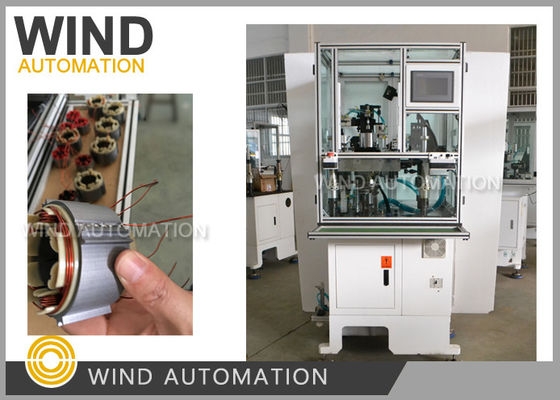

6 polen BLDC In-slot motor stator naald wikkeling machine Innerlijke wikkeling
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Voorwaarde: | Nieuw | Certificaat: | CE |
|---|---|---|---|
| Werkende post: | Enige post | Automatiseringstype: | Volledig automatisch |
| Machinekleur: | Witte of per klant vereiste | Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Hoog licht: | naaldwinder,bldc-opwikkelmachine |
||
6Poles BLDC In-Slot Motor Stator Naald Wikkelmachine Innerlijke WikkelingWIND-3A-TSM
Toepassing:
6 polen, 9 polen, 12 polen of 18 polen 3fase borstelloze motor dieWikkelstijl van driefasen ABC
Dat moet hetzelfde zijn.
dekking Airconditioningcompressor, koelkastcompressor,
W- motor met brandstofpomp.
Voordelen:
|
Stator tijdens het wikkelen |
Stator is stil tijdens de wikkeling die niet raken van de spuitstuk
|
|
Draadmeter |
Breed koperdraad aanpassing bereik van0.08~1.2 mm (AWG17~AWG39)
met een breedte van niet meer dan 10 mm,
|
|
Eén station |
Drie sproeiers die tegelijkertijd worden gewikkeld, fungeren als een drie-station stator winder en
Tegelijkertijd heeft één station stator winder geen synchronisatieprobleem.
|
Gebeurtenis:
Brushless motor stator wikkelmachine WIND-3-TSMis ontworpen voor de productie van een multipole stator.

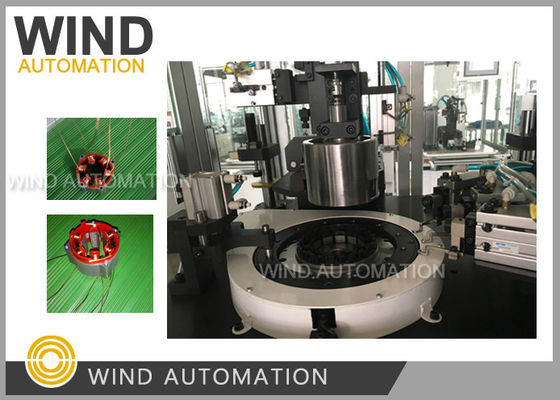

De draaibank is vierkant, de naald beweegt alleen verticaal, de stators worden op een draaiend gereedschap geplaatst.
voor indexeringde tractor is stil tijdens de opwikkeling
Wikkelmachine doet draad op elkaar zetten en wikkelen tegelijkertijd automatisch.
Het is de best verkochte naald wikkelmachine tijdens de stator wikkels WIND-TSM serie
Parameter:
Draaddiameter:0.08~1.2 mm (AWG17~AWG39)
Stator ID:15~65mm
Kernlengte:7-110 mm
Draaien nr. 0-99999
Operatiemogelijkheid: stap-/automatisch
Statorpolen: 6 polen, 9 polen, 12 polen, 18 polen (Customiz)e)
Luchtdruk: 5 tot 7 kg/cm2
Vermogen: 2 kW,AC220V 50/60Hz
Gewicht: ongeveer 450 kg
Afmetingen: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
De automatische borstelloze stator wikkelmachine WIND-TSM is geschikt voor het wikkelen van verschillende
De verlichtde draad wordt rechtstreeks op de kern van de spoel gewikkeld.
traditionele methode van stator spoel wikkelen en wikkels inbedden methode, het bespaart de kosten van de
De in de bijlage vermelde methoden zijn gebaseerd op de volgende methoden:
De magnetische stroom verhoogt het vermogen van de motor.
De operator hoeft alleen de wikkeling, indexering, rangschikking, snijden en andere processen te voltooien.
de werkzaamheden van het plukken en plaatsen van de stator, waardoor de arbeidsintensiteit van de bediener wordt verminderd en
De koperdraadstukken zijn voorzien van een vergroting van de vergroting van de vergroting van de vergroting.
bewegen volgens de instelling parameter, zodat de wonden draad pakket is compact, netjes en mooi
Kijkend.
| Onderdelenlijst WIND-3A-TSM | |||
| Deeltjes | Naam | Specificaties. | Q'ty |
| 1 | Spindelband | HTD8M-776 | 1pc |
| 2 | Verstelband | HTD8M-624 | 1pc |
| 3 | Gordel | HTD5M-825 | 1pc |
| 4 | Verstuiver | RTvervaardiging | 2 stuks |
| 5 | Verstuiver | RTvervaardiging | 2 stuks |
| 6 | Magnetische schakelaar | Algorithme van de methode: | 1pc |
| 8 | Keramische wielen | ¥4 | 1pc |
| Gereedschap: | |||
| 1 | Allen-sleutel | 8 stuks | 1 set |
| 2 | Open sleutel | 13-16 mm | 1pc |
| 3 | Schroevendraaier | 4 inch. | 1pc |
| 4 | Schroevendraaier van Phillips | 4 inch. | 1pc |
| 5 | Schakel | 8 stuks | 1 set |
| 6 | Gereedschapskist | 1pc | |
| 7 | met een breedte van niet meer dan 50 mm | 1pc | |
| Op maat gemaakt onderdeel | |||
| 1 | Deeltjes | 1pc | |
