Achtpolige BLDC stappenmotor stator wikkelmachine met twee naalden
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Voorwaarde: | Nieuw | Naald nr.: | Twee naalden windt 2 palen per keer |
|---|---|---|---|
| Werkende post: | Eén station met 8 palen kan 4 keer worden gewond. | Het winden snelheid: | 300 RPM tot 500 RPM volgens draadmeter |
| Automatisch type: | Volledig automatisch | Machinekleur: | Witte of per klant vereiste |
| Na verkoop: | Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland | ||
| Hoog licht: | borstelloze motorwinding,motor windende machine |
||

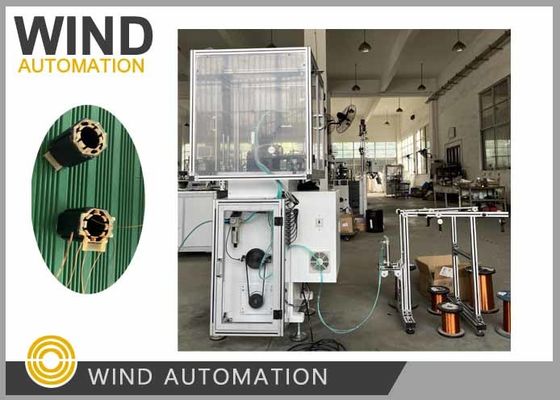

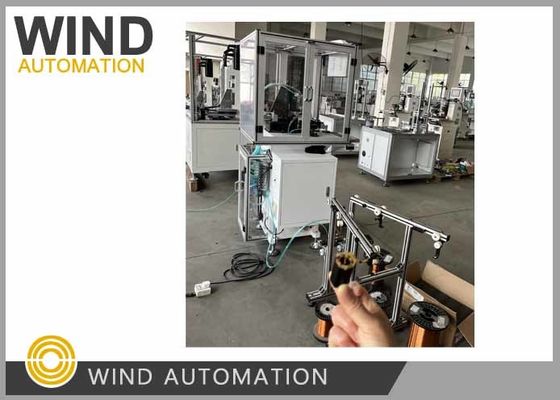

Achtpolige BLDC-stapmotor stator wikkelmachine
Twee naalden windgaten die tegelijkertijd draaienWIND-1B-TSM
Toepassing:
Een stapmotor met naaldwielmachine WIND-1B-TSM kan 2 gletsjes één keer winden.
met 6 paal, 8 paal, 9 paal, 10 paal, 12 paal, 14 paal, 18 paal
Voordelen:
Snel en flexibel, stapmotor stator naald wikkelen met 2 slots wikkelen elke keer
2 sproeiers wikkelen werkt als een twee-station BLDC stator winder en stabieler dan 2 station winder machine
Parameter:
Draaddiameter: 0,08 tot 0,8 mm
Stator-ID:15mm~65mm
Stapelhoogte: 7-100 mm
Draaien nr. 0-9999
Operatiemogelijkheid: stap-/automatisch
Stator polen: 6 polen, 8 polen, 9 polen, 10 polen, 12 polen, 14 polen, 18 polen (op maat gemaakt)
Luchtdruk:0.5 tot en met 0,7 MPa
Vermogen: 1 kW, enkelfase, AC220V 50/60Hz
Gewicht: ongeveer 450 kg Afmetingen: 1600 ((L) x 1000 ((W) x 1500 ((H) mm
Configuratie:
Mitsubishi PLC
Ingebouwde mens-machine interface touchscreen
Hoogvermogende stappenmotor
Airtac-cilinder
|
kenmerken van de statorwikkelmachine type 1:
|
Bevestiging: ja/nee.
|
||
| 1 | Statorbuisdiameter | 70 mm | - Jawel. |
| 2 | Statorbuisbreedte | 15 mm | - Jawel. |
| 3 | Aantal assen | Minimaal 4 | - Nee. |
| 4 | Lijncoördinaten tolerantie | ±0,01 mm | - Jawel. |
| 5 | Hoekcoördinaten tolerantie | ±0,5 hoekminuten | - Jawel. |
| 6 | Schachtpitch | minimaal 100 mm | - Jawel. |
| 7 | Wikkelsnelheid | 10 60 wind per minuut | Ja, 350 tot 400 RPM |
| 8 | Stator max. Buitendeurs | 63 mm | - Jawel. |
| 9 | Stator Interne diameter | geen grenzen | > 15 mm |
| 10 | Maximale lengte van de stator met de voorste delen | Minimum 80 mm | - Jawel. |
| 11 | Minimale lengte van de stator met de voorste delen | 15 mm | - Jawel. |
| 12 | Stator-slots | geen grenzen | - Nee, dat is niet waar.6,8,9,10,12,14,18 slotjes |
| 13 | Minimale spleetbreedte | 0,8 mm | - Jawel. |
| 14 | Werkdraaddiameter | 0,063 0,315 mm (twin) | - Jawel. |
| 15 | Aantal spindels | 2 | Nee, twee sproeiers, één spindel. |
| 16 | Aantal spanningsmiddelen | 2 | - Jawel. |
| 17 | Besturingsmodus | Laptop met software | NO,PLC en HMI |
| 18 | Stroomvoorziening | 3~380 V (±15%), 50 Hz, 2 kW | NO,1~220V,50Hz,1.5 kW |
Vraag en antwoord:
1.Welk type stator naald wikkeling moeten we kiezen voor onze stator?
THij is zeer geschikt voor het wikkelen van een stappenmotor met
8 polen
Automatisch wikkelen, indexeren en snijden zonder arraying voor slotvulling niet hoge stator
De wikkelmachine WIND-1B-TSM met wikkelmethode zonder automatische indexering en hoek
swing cam apparaat is zeer geschikt voor het wikkelen van grote en kleine draad, hef of licht BLDC motor stators
2.Hoe is de opleiding om de stator wikkeling machine te bedienen?
Voor machine-training stuur je meestal één ingenieur naar onze fabriek om te inspecteren voor levering.
WIND-1B-TSM is geen ingewikkelde machine, als uw ingenieur ervaring heeft dan hoeft u niet
Kom, dan kunnen we wat video's maken voor je operatie.
3.Is de machine van u aan en in gebruik genomen?
Ja, de machine wordt van de machine zijde ingeschakeld voor het aansturen van de machine en
Start, noodknop, automatische/stapswissel om de machine te bedienen
4.Ik heb geen wondstator.
De wond stator kan Shanghai Wind Automation tonen
het wikkeldiagram, dat de wikkeldraad, de brugdraad, de einddraad omvat,
Als u geen wond stator, verstrekken wikkeling tekening
Voor de vervaardiging en de inbedrijfstelling van de machine zijn de volgende monsters en tekeningen nodig:
1Stator stapel 5 stuks zonder wikkeling met isolatie dop of isolatie papier
2Wondstator 1pc.
3Een koperdraad volstaat om tien stators te wikkelen.
4. Stator laminatie tekening en wikkeling tekening
Stepmotoren verdelen een volledige rotatie van de rotor in een aantal even grote
De motoren worden ook wel stapmotoren of stapmotoren genoemd
Deze borstelloze gelijkstroommotoren bieden een snelle, precieze positionering en een uitzonderlijk vasthoudend koppel.
De staptechnologie maakt het gebruik van een open-loop controller mogelijk
Het is een zeer efficiënt, borstelloze, onderhoudsvriendelijke en zeer efficiënte machine, die de totale kosten vergeleken met een servomotor systeem verlaagt.
Vrije stappenmotoren zorgen voor een precieze, zeer kosteneffectieve bewegingsregeling.
Jij produceert de stappenmotor, Wind Automation levert de motormachines.
Klik op de onderstaande foto om de video te bekijken
