Armature Winder Rotor Winding Machine Two Flier Slotted Commutator PMDC Motor
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Typ van beugel: | Sluiting type stijger type niet haak type | Vervaardiging van armamenten: | met een gewicht van niet meer dan 50 kg |
|---|---|---|---|
| Windervlieger: | met een vermogen van niet meer dan 50 W | Geraamde draad: | Gewoonlijk 0,20 ~ 1,2 mm, Max draadmachine behandeld 1,35 mm (ongeveer AWG16) |
| Versterkingsrotorstapel: | Rechte stapel of scheef met verschillende aanvankelijke plaatsing | Verrichtingsmethode: | Stap, Auto, JOG |
| Hoog licht: | machine voor het wikkelen van armaturespellen,Dynamische In evenwicht brengende Machine |
||

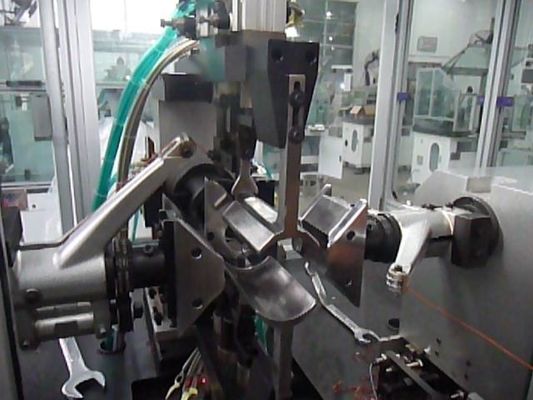

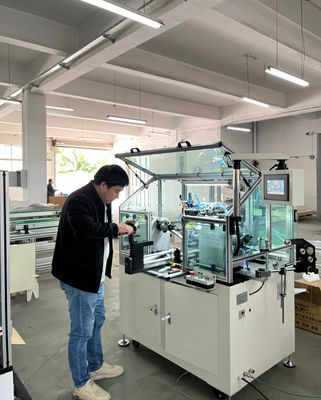

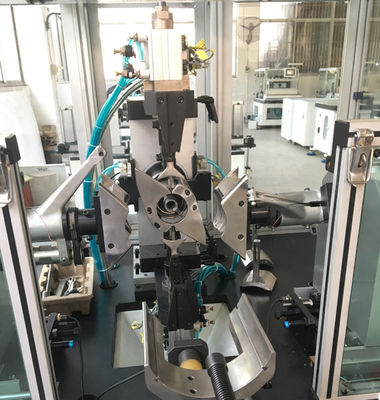

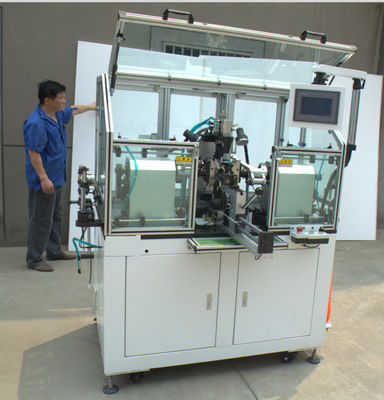

Twee-vlieger-slot-commutator PMDC-motor-armature Winder Rotor Winding Machine
Toepassing:

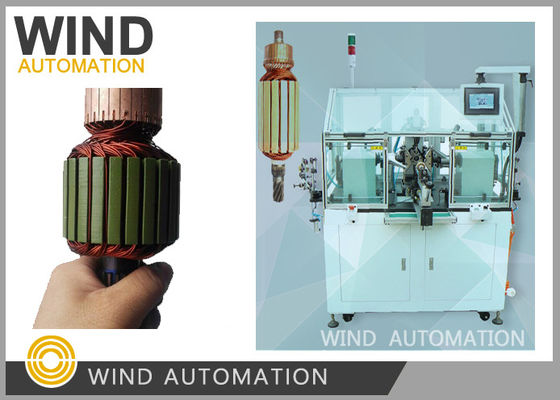

Armaturele winder voor spleetvormige commutatorarmaturen, stofzuigers hamers elektrisch gereedschap
Het is gemakkelijk om een armatuur met haak/tang te wikkelen, terwijl een armatuur met een sloot een ingewikkelder wikkeling vereist.
Waarom gebruiken motorfabrikanten een gesloten commutator?
Een geslotte commutatormotor kan minder kopermateriaal gebruiken en langer draaien dan een tang-type commutatormotor
Voordelen:
1. slotarmatuur met dun en dik draad, met automatische wikkeling,
De machine had een goede feedback van het wikkelen van een kleine 0,25mm draad diameter armature
2. hebben een goede aanpassing voor slot type commutator met groef,
Geen noodzaak om te werken met een speciaal aangewezen slotting ondersnijmachine
3Ik heb goede feedback gekregen van klanten.
4. 98% rendement hoger dan verzekerd wanneer de slotcommutatorkwaliteit goed is
5Tot nu toe is het de beste machine in China voor het wikkelen van slot-type armaturen.
Gebeurtenis:
|
met een breedte van niet meer dan 50 mm
meetbereik |
Gewoonlijk.0.20~1.2 mm, maximaal draadmachine behandeld 1.35mm
(ongeveer AWG16)
|
|
Typ van armaturencommutator |
Sluiting type stijger type niet haak type
|
|
met een vermogen van niet meer dan 10 kW |
U hoeft alleen te laden en lossen armature, andere acties zoals
met een gewicht van niet meer dan 10 kg
automatisch
|
Wikkelen en lassen zijn de twee meest improtante processen in de bouw van motoren, WIND-ST-TD2B wikkelen
de machine is hoofdzakelijk bestemd voor automatische wikkeling van een rotatie-armatuur met een geslepen type, als hieronder:

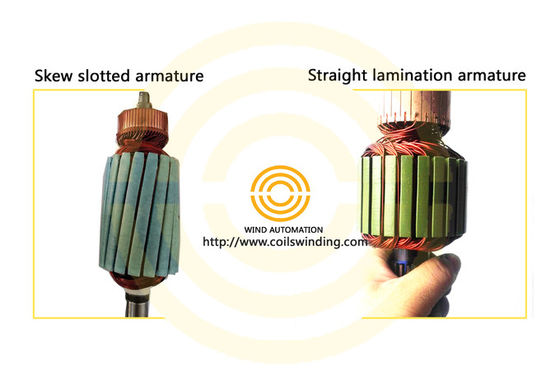

Verwisselingsapparatuur met schroeven, rechtstapel- en scheefstapel-rotor, door middel van een armaturenwindel
Vraag en antwoord:
V: Relatie tussen de draadgrootte en de draadslotgrootte (lengte, breedte en diepte)?
A: De draad slot moet voldoende ruimte hebben voor de draad om binnen te blijven draad grootte 17AWG (1,15 mm),
Sluiting: lemmenbreedte 1.143, lengte=7,14 mm, diepte=5,95 mm
en we denken dat als de diepte groter is, de draad meer ruimte kan verwerven om binnen slot te blijven,
terwijl diepte meer is, is lengte ook meer,
V: Hoe wordt een indexeringskwestie opgelost?
A: Kun je controleren of de schakelaar elke keer op dezelfde manier is ingedrukt?
Locatie volgens armaturestapel?
De sporen van de getuige op de commutator zijn consistent.
Omdat armature commutator en stapel positie is erg belangrijk voor het indexeren consequent
Hoe kan de pinhole test voor de wondarmatuur worden uitgevoerd om de kwaliteit van de wondarmatuur te verifiëren?
Operatiestappen voortest met een pinhole in zoutwater voor geëmailleerde draad.
1Voorbereiden van monsters van koperdraad of wonden van armaturen overeenkomstig de voorschriften
2. Sluit de stroomtoevoer, schakel op de stroom, het aanpassen van DC spanningsmeter aanpassing knop,
de spanningswaarde is 12 V.
3Het koperdraad of het wondmonster werd ondergedompeld in 0,2% van de concentratie van zoutoplossing.
(hoofd) bestanddelen zijn water, zout, zuivere alcohol, fenolftaleen, 3%)
In het monster is de negatieve elektrode verbonden met de gelijkstroomtoevoer, de gelijkstroomtoevoer verbonden met de
positieve oplossing.
4.Binnen een minuut wordt de verandering van het monster waargenomen, indien het monster geen duidelijke verandering vertoont.
dat het monster zonder naaldgat, als het rood en het doordringende fenomeen rond het monster je
moet aandacht te besteden aan, op dit moment, uit te leggen van de speldgat, zorgvuldig tellen, is er het fenomeen van een
Er zijn een paar gaten.
5Na het experiment, sluit de stroom af en neem het monster.
- Ik weet het niet.Klik op de onderstaande foto om de video te bekijken
